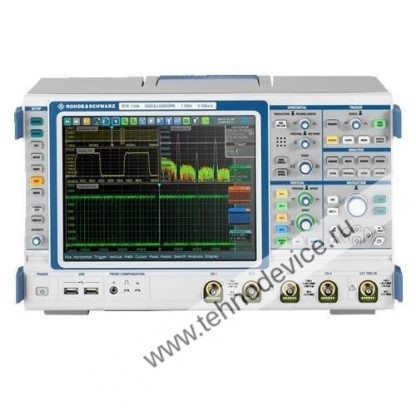

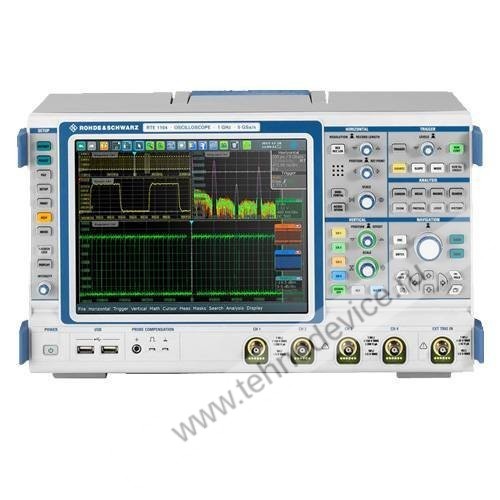

Цифровой осциллограф Rohde & Schwarz RTO

Узнать цену



    Описание

    Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания 600 МГц, 1 ГГц, 2 ГГц и 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением.

    Основные свойства

    • Быстрое обнаружение аномалий сигнала
    • Аппаратное ускорение анализа
    • Высокоточная цифровая система синхронизации
    • Новый уровень удобства работы
    • Убедительная точность
    Характерные особенности
    • Быстрое обнаружение аномалий сигнала
    • Один миллион сигналов в секунду: поиск неисправностей не требует догадок
    • Высокие скорости сбора данных без ограничения функциональных возможностей
    • Быстрый анализ ошибок с функцией просмотра истории
    Аппаратное ускорение анализа
    • Высокая скорость измерений, даже для сложных функций анализа
    • Спектральный анализ на основе БПФ: эффективно и удобно
    • Испытания на соответствие маске: быстрая настройка, надежные результаты
    • Усложненный анализ с использованием одновременно до трех сигналов в каждом канале
    Высокоточная цифровая система синхронизации
    • Точные измерения благодаря малому джиттеру при синхронизации
    • Высокая чувствительность запуска во всей полосе пропускания
    • Регулируемый цифровой фильтр сигнала синхронизации
    Новый уровень удобства работы
    • Четкая структура меню позволяет быстро начать работу
    • Цветная маркировка органов управления, понятная для пользователя
    • Пиктограммы сигналов с функцией перетаскивания
    • Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы
    Убедительная точность
    • Точные измерения благодаря очень низкому уровню собственного шума
    • Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю
    • Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел
    • Малые погрешности коэффициента усиления и смещения, независимо от температуры
    • Надежная межканальная развязка предотвращает перекрестные помехи
    Применение
    • Логический анализ
    • Демодуляция сигналов на квадратурные составляющие
    • Анализ целостности сигналов
    • Анализ протоколов последовательной передачи данных
    • Испытания на соответствие стандартам передачи данных
    • Анализ мощности
    • Анализ электромагнитных помех

    Купить осциллограф Rohde & Schwarz RTO, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    RTO
    Система вертикального отклонения
    Количество каналов RTO1002, RTO1012 и RTO1022 2
      RTO1004, RTO1014, RTO1024 и RTO1044 4
    Полоса пропускания (на уровне -3 дБ) при 50 Ом RTO1002 и RTO1004  600 МГц

      RTO1012 и RTO1014  1 ГГц
      RTO1022 и RTO1024 2 ГГц
      RTO1044 4 ГГц
    Время нарастания переходной характеристики (расчетное) RTO1002 и RTO1004 583 пс
      RTO1012 и RTO1014  350 пс
      RTO1022 и RTO1024 175 пс
      RTO1044 100 пс
    Входное сопротивление   50 Ом ±1.5 %
    1 MОм ±1 %, 15 пФ (расчетное)
    Чувствительность При максимальной полосе пропускания во всех диапазонах 50 Ом: от 1 мВ/дел до 1 В/дел
    1 МОм: от1 мВ/дел до 10 В/дел
    Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой  –3    dB относительно полосы пропускания > 7 бит (расчетное)
    Система сбора информации
    Максимальная частота дискретизации (в режиме реального времени)   10 ГГц на канал
    Объем памяти В стандартной конфигурации, на канал при одном активном канале RTO: 2-канальная модель: 20 /40мега отсчетов
    RTO: 4-канальная модель: 20 /80мега отсчетов
      Максимальная с опцией RTO-B102, на канал при одном активном канале RTO: 2-канальная модель: 100 /200мега отсчетов
    RTO: 4-канальная модель: 100 /400мега отсчетов
    Максимальная скорость сбора данных Непрерывная регистрация и вывод 1 000 000 сигналов/с
    1×109 отсчетов/с, 1×103отсчетов/c
      Режим сегментированной развертки Время простоя < 200 нс
    Режимы прореживания Любое сочетание режима прореживания и арифметических операций с формой    сигнала, до 3 сигналов на канал Выборка, пиковый детектор, режим высокого разрешения
    Среднеквадратичное значение
    Арифметические операции   Выключены, огибающая, усреднение
    Режимы интерполяции   Линейная, Sin(x)/x, ступенчатая
    Система горизонтального отклонения
    Диапазон временной развертки   От 25 пс/дел до 50 с/дел
    Погрешность временной развертки   5·10-6
      (опция RTO?B4) 2·10-8

    Задержка между каналами   ±100 нс (в режиме реального времени, переключение между каналами — например, задержка состояние-детектирование)
    Система синхронизации
    Режимы синхронизации   по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по    интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по   заданной последовательности, I2C, SPI, UART/RS-232, ТВ/видео
    Опционально: CAN, LIN, FlexRay, I2S/LJ/RJ/TDM, MIL-1553, ARINC 429
    Чувствительность Задание гистерезиса системы запуска Устанавливается автоматически или вручную
    от 0,1 дел до 5 дел
    Мин. обнаруживаемый импульс RTO1044 100 пс
    50 пс
    Связь по входу сигнала запуска   Как в выбранном канале; опционально: подавление ВЧ с регулируемой    частотой среза от 100 кГц до 50% отполосы пропускания
    Математические операции
    Алгебраические категории   математические, логические операции, сравнение, частотная область,    цифровые фильтры
    Операции, оптимизированные на аппаратном уровне +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,
    Математические Конечная импульсная характеристика, амплитуда БПФ
    Функции анализа и измерений
    Функции анализа с аппаратным ускорением   спектр, гистограмма, испытания на соответствие маске, курсор
    Функции измерения с аппаратным ускореним   амплитудные измерения, временные измерения
    Общие характеристики
    Размеры ширина × высота × глубина 427мм × 249мм × 204мм

    Масса RTO1024 9,6 кг
    Дисплей   10,4″ LC TFT цветной сенсорный экран,
    1024 × 768 пикселей (XGA)
    Возможности подключения   1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально), DVI для внешнего    монитора, внешняя синхронизация
