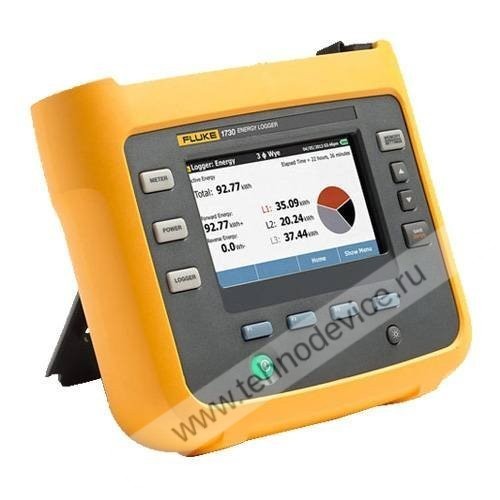

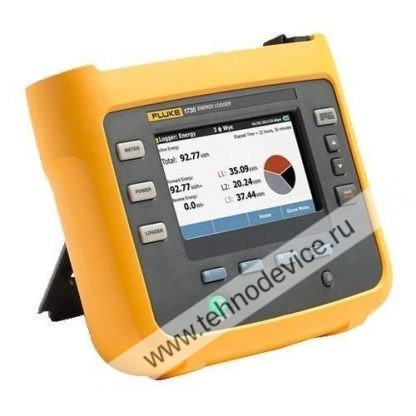

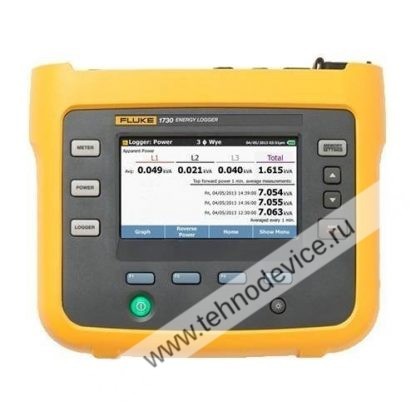

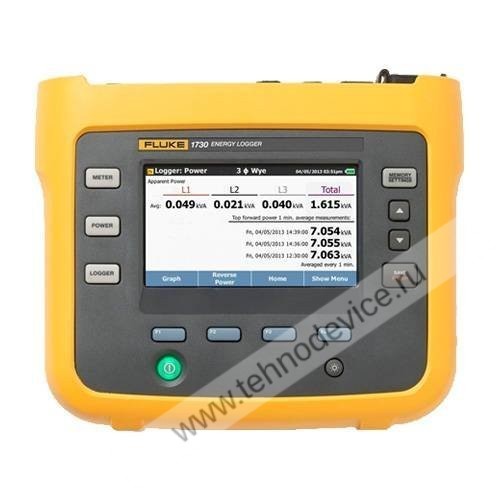

Трехфазный регистратор энергии Fluke 1730
Узнать цену

Описание

Fluke 1730
Погрешность
  Диапазон Разрешение Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)
Напряжение 1000 В 0,1 В ± (0,2 % + 0,01 %)
Ток: прямой ввод — iFlex1500-12 150А 0,1 В ± (1 % + 0,02 %)
1500 А 1 А
Ток: прямой ввод — -iFlex3000-24 300 А 1 А ± (1 % + 0,02 %)
3000 А 10 А
Ток: прямой ввод — iFlex6000-36 600 А 1 А ± (1,5 % + 0,03 %)
6000А 10 А
Ток: прямой ввод — Клещи i40s-EL 4 А 1 мА ± (0,7 % + 0,02 %)
20 А 10 мA
Частота от 42,.5 до 69 Гц 0,01 В ± (0,1 %)
Вспомогательный вход ± 10 В пост. тока 0,1 мВ ± (0,2 % + 0,02 %)
Мин./макс. напряжение 1000 В 0,1 В ± (1 % + 0,1 %)
Ток мин./макс. зависит от принадлежности зависит от принадлежности ± (5 % + 0,2 %)
Cosφ/DPF 0 <= Cosφ <=1 0.01 ± 0,025
Коэффициент мощности 0 <= PF <=1 0.01 ± 0,025
Коэффициент гармоник по напряжению 1000% 0.10% ± (2,5 % ± 0,05)
Коэффициент гармоник тока 1000% 0.10% ± (2,5 % ± 0,05)
Собственная неточность ± (% от показаний + % от диапазона)1
  Величина влияния iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150A/1500A 300A/3000A 600/6000A 4A/40A
Активная мощность P PF ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 %
0,5 < PF < 0,99 1,2 % + 7 x (1-PF)+ +0,005 % 1,2 % + 7 x (1-PF)+ 0,0075 % 1,7 % + 7 x (1-PF)+ 0,0075 % 1,2 % + 10 x (1-PF)+ 0,005 %
Полная мощность S, S осн. 0 ≤ PF ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005%
Реактивная мощность N, Q осн. 0 ≤ PF ≤ 1 2,5 % от измеренной полной мощности
Дополнительная неточность в % от диапазона1 U >250 В 0.02% 0.02% 0.02% 0.02%
1Диапазон = 1000 В x Irange
Стандартные Эталонные условия:
Окружающие условия: 23 °C ± 5 °C, прибор работает как минимум 30 минут, отсутствие внешнего электрического/магнитного поля, относительная влажность <65 %
Условия ввода: Cosφ/PF=1, Синусоидальный сигнал f=50 Гц/60 Гц, электропитание 120 В/230 В ±10 %
Характеристики тока и мощности: Входное напряжение 1 фаза: 120 В/230 В или 3 фазы соединение звездой/дельта: 230 В/400 В
Входной ток: I > 10 % от Irange
Основной проводник зажимов или пояс Роговского в центральном положении
Температурный коэффициент: Добавить 0,1 x заданную погрешность для каждого градуса Цельсия выше 28 °C или ниже 18 °C
Электрические характеристики
Диапазон напряжения: от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)
Потребляемая мощность Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
КПД ≥ 68,2 % (в соответствии с правилами энергосбережения)
Макс. потребление без нагрузки < 0,3 Вт только при питании через ввод IEC 60320
Частота питающей сети 50/60 Гц ± 15 %
Батарея Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
Время работы от аккумулятора Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
Время зарядки < 6 часов
Сбор данных
Разрешение 16-битная синхронная выборка
Частота получения данных 5120 Гц
Частота входного сигнала 50/60 Гц (от 42,5 до 69 Гц)
Типы цепей 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ
метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок)
THD (суммарные гармонические искажения) THD (суммарные гармонические искажения) для напряжения и силы тока вычисляются при помощи 25 гармоник
Период усреднения По выбору пользователя 1 сек, 5 сек, 10 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
Интервал потребления По выбору пользователя 5 мин, 10 мин, 15 мин, 20 мин, 30 мин
Объем памяти Внутренняя флэш-память (не заменяемая пользователем)
Объем памяти Обычно 20 сеансов регистрации длительностью 10 недель с 10-минутным интервалом¹
Период регистрациия (проект) Период усреднения
Рекомендуется		 20 сеансов 1 сеанс
1 секунда 3 часа 2,5 дня
5 с 15 часов 12 дней
10 с 28 часова 24 дня
30 с 3,5 дня 10 недель
1 минута 7 дней 20 недель
5 минут 5 недель 2 года
10 минут 10 недель > 2 года
15 минут 3,5 месяца > 2 года
30 минут 7 месяцев > 2 года1
Интерфейсы
USB-A Передача файла через USB-накопитель, обновление прошивки
Макс. ток: 120 мА
USB-mini Загрузка данных с устройства на ПК
Порт расширения Дополнительные принадлежности
Входы напряжения
Число входов 4 (3 фазы и нейтраль)
Максимальное входное напряжение 1000 В (среднекв. знач.) , CF 1,7
Полное входное сопротивление 10 МОм
Полоса пропускания (-3 дБ) 2,5 кГц
Масштабирование 1:1, 10:1, 100:1, 1000:1 и переменное
Категория измерения 1000 В CAT III/600 В CAT IV
Входы тока
Число входов 3, режим выбирается автоматически для подключенного датчика
Входное напряжение Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8
Вход пояса Роговского 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа
Диапазон От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, 12 дюймов
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, 24 дюйма
От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, 36 дюймов
От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL
Полоса пропускания (-3 дБ) 1,5 кГц
Масштабирование 1:1 и переменное
Дополнительные входы
Число входов 2
Диапазон входного сигнала от 0 до ± 10 В пост. тока, 1показание/с
Коэффициент масштабирования (доступен с 2014) Формат: kx + d — настраивается пользователем.
Отображаемые единицы (доступны с 2014) Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)
  1. Количество возможных сеансов записи и период записи зависят от требований пользователя.
Гибкий датчик тока 1500-12 iFlex
Характеристики
Диапазон измерения от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока
Допустимый ток 100 кА (50/60 Гц)
Основная погрешность при нормальных условиях* ± 0,7 % от показаний
Погрешность 1730 + iFlex ± (1 % показаний + 0,02 % от диапазона)
Температурный коэффициент в диапазоне рабочей температуры 0,05 % показаний/°C 0,09 % показаний/°F
Рабочее напряжение 1000 В CAT III, 600 В CAT IV
Длина кабеля щупа 305 мм (12 дюймов)
Диаметр кабеля щупа 7,5 мм (0,3 дюйма)
Минимальный радиус изгиба 38 мм (1,5 дюйма)
Длина кабеля выходного сигнала 2 м (6,6 футов)
Вес 115 г
Материал провода преобразователя TPR
Материал муфты POM + ABS/PC
Выходной кабель TPR/PVC
Рабочая температура от -20 °C до +70 °C (от -4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176°F)
Температура, в нерабочем состоянии от -40 °C до +80 °C (от -40 °F до 176 °F)
Относительная влажность, эксплуатация от 15 % до 85 % без конденсации
Степень защиты IEC 60529:IP50
Гарантия Один год
*Стандартные условия:
  • Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность — 65 %
  • Основной проводник в центральном положении
