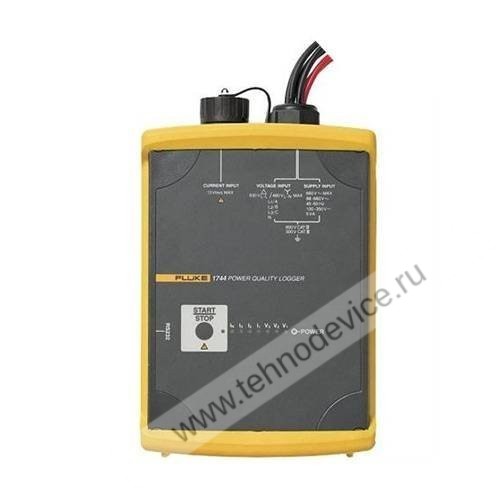

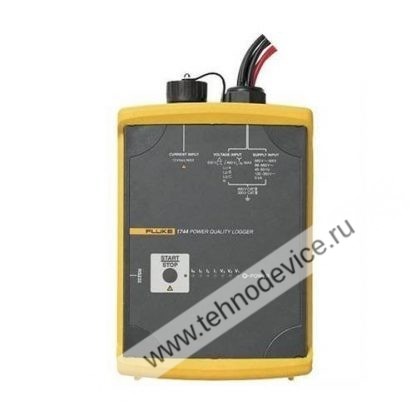

Трехфазный регистратор электроэнергии Fluke 1744

Узнать цену



    Описание

    Fluke 1744 — это устройство для регистрации качества электрической энергии, простой в эксплуатации, надежный и функциональный прибор, предназначенный для специалистов-электриков, работающих с сетями трехфазного тока. Благодаря своей функциональности регистратор может использоваться не только для анализа качества работы электрической цепи, но и для поиска неисправностей, а также для разработки мероприятий по снижению потерь электроэнергии.

    Регистратор качества электроэнергии Fluke 1744 может фиксировать до 500 параметров одновременно, причем измерения могут осуществляться как разово, так и в режиме мониторинга. Длительность непрерывной работы может составлять до 85 дней. После этого данные за весь период могут быть переданы на ПК и подвергнуты анализу при помощи входящего в комплект поставки программного обеспечения PQ LOG.

    Среди измеряемых Fluke 1744 параметров:

    • напряжение;
    • сила тока;
    • активная и реактивная мощности;
    • различные коэффициент мощности;
    • мерцание;
    • энергия;
    • армоники, как тока, так и напряжения, а также промежуточные гармоники;
    • дисбаланс;
    • частота тока;
    • управляющие сигналы электрической сети.

    Прибор может быть приведен в рабочее состояние всего одной кнопкой и его настройка не сложна. Устройство самостоятельно находит источник питания и подает напряжение на токовый зонд. Регистратор довольно прочен и может выдерживать значительные нагрузки, возникающие при работе в полевых условиях или в производственных цехах. Для обеспечения дополнительной надежности регистратор имеет IP65 согласно стандарту EN 60529. Благодаря этому попадание внутрь устройства влаги и пыли практически исключено даже в самых неблагоприятных условиях (в пыльной степи или под дождем).

    Кроме перечисленных компонентов в комплект поставки входят:

    • непосредственно регистратор;
    • 4 щупа, оснащенных двухметровыми кабелями;
    • интерфейсные кабеля (RS 232);
    • адаптер RS 232-US;
    • сумка для транспортировки регистратора и всех приспособлений;
    • зажимы «дельфин» (4 шт);
    • диагностические выводы;
    • инструкция по эксплуатации;
    • комплект цветовой локализации.

    Купить трехфазный регистратор качества энергии Fluke 1744, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    Fluke 1744
    Исходная погрешность Относится к эталонным условиям и имеет срок гарантии два года
    Гарантия 2 года
    Интервал перекалибровки рекомендуемый срок — 2 года
    Эталонные условия 23 °C ± 2 K; 74 °F ± 2 K, Vm=230 В ± 10%, 50 Гц ± 0, 1 Гц или 60 Гц ± 0, 1 Гц
    Чередование фаз L1, L2, L3
    Длина интервала 10 минут
    Разъем Wye (L1, L2, L3 относительно N)
    Сетевой адаптер 88 В … 265 В переменного тока
    Условия окружающей среды
    Диапазон рабочих температур от -10 °C до 55°C; от 14 °F до 131°F
    Диапазон эксплуатационных температур от 0 °C до 35°C; от 32 °F до 95°F
    Диапазон температур хранения от -20 °C до 60°C; от 4 °F до 140°F
    Диапазон эталонных температур 23 °C ± 2 K; 74 °F ± 2 K
    Относительная влажность Класс C2 согласно IEC 60654-1
    Корпус надежные, полностью изолированные корпус и принадлежности
    Тип защиты IP65 в соответствии с EN 60529
    Безопасность IEC/EN 61010-1, 600 В -кат. III, 300 В — кат. IV, степень загрязнения окружающей среды — 2, двойная изоляция
    Тип напряжения тестирования 5, 2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
    Электромагнитная совместимость
    Излучение IEC/EN 61326-1, EN55022
    Помехоустойчивость IEC/EN 61326-1
    Измерение напряжения и тока
    Входное напряжение
    Входной диапазон VI P-N не более 480 В переменного тока
    Входной диапазон VI P-P не более 830 В переменного тока
    Макс. напряжение перегрузки 1, 2 ВI
    Выбор входного диапазон Программирование задания
    Разъемы P-P или P-N, одно- или трехфазное
    Номинальное напряжение VN <= 999 кВ с силовыми трансформаторами и коэффициентом трансформации
    Входное сопротивление Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм
    Внутренняя ошибка 0, 1 % от значения напряженияI
    Трансформатор напряжения Коэффициент: <999 кВ /ВI
    Выбор нормы Программирование задания
    Токовый вход с гибкими проводниками
    Входные диапазоны II L1 или A, L2 или B, L3 или C, N 15 А / 150 А / 1500 А / 3000 А перем. Тока
    Диапазон измерения 0, 75 А … 3000 А перем. Тока
    Внутренняя ошибка < 2 % от II
    Воздействие расположения Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм
    Влияние поля рассеяния < ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм
    Температурный коэффициент < 0, 05 % / K
    Текущий трансформатор Коэффициент <= 999 кА / II
    Выбор диапазона Программирование задания
    Связь 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем
    Входной ток для зажима
    Входные диапазоны II L1 или A, L2 или B, L3 или C, N 0, 5 В номинальное (для II) 1, 4 Vпик
    Внутренняя погрешность < 0, 3 % от II
    Макс. Перегрузка 10 В перем. Тока
    Входное сопротивление Прибл. 8, 2 кОм
    Текущий трансформатор Коэффициент сопр.<= 999 кА / II
    Системы электропитания Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой
    Регистратор
    Сетевой адаптер
    Функциональный диапазон от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц
    от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
    Потребление электроэнергии 5 Вт
    Продолжительность работы от источника бесперебойного питания 3 с конденсаторный
    Плавкий предохранитель источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В)
    Экран, индикаторы Светодиодные индикаторы состояния и уровней напряжения
    Память(Флэш-память-EPROM объемом 8 МБ)
    Интервалы Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин.
    Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
    Таблица регистрации событий > 13000
    Модель памяти линейная, циклическая
    Интерфейс Интерфейс: RS 232, 9600…115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
    Размеры 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма)
    Вес прибл. 2 кг
    Измерение
    Преобразователь температуры A/D 16 бит, частота выборки: 10, 24 кГц
    Фильтр НЧ фильтрации FIR-фильтр, fc =4, 9 кГц
    Частота, чувствительность Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц
    Длина интервала 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
    Усредненное время для мин/макс значений ½, 1 период сетевой частоты, 200 мс, 1, 3, 5 с
    Временная ось Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K
