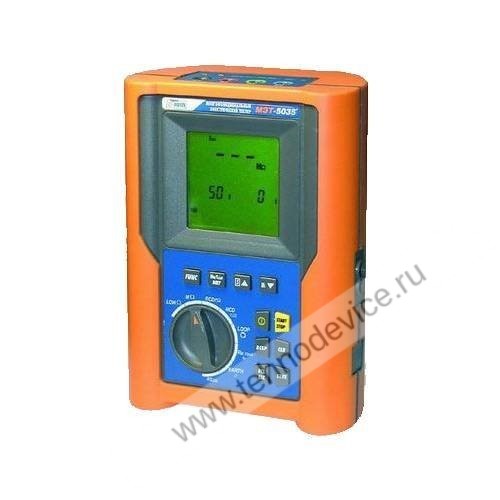

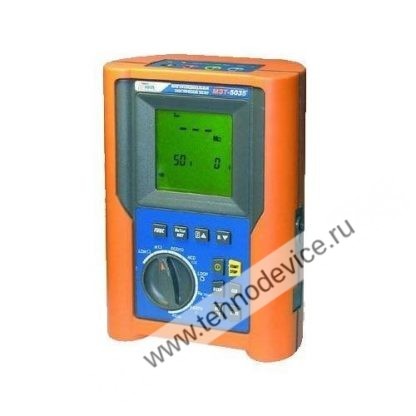

Тестер электроустановок АКИП МЭТ-5035

Узнать цену



    Описание

    Тестер электроустановок МЭТ-5035 представляет собой функционально насыщенный прибор, позволяющий выполнить множество контрольно-измерительных операций электрических цепей. Прибор производит анализ качества электроэнергии в однофазных и трехфазных энергосистемах с измерением следующих параметров:

    • целостность структуры защитных проводников, идущих в контурах заземления и зануления — Iтест>200мА;
    • сопротивление изоляции — Uтест до 1кВ/Rиз до 2000 МОм;
    • парметры УЗО: ток отключения, время отключения, напряжение прикосновения, полное сопротивление шины заземления без отключения УЗО (Iтест=15 мА);
    • сопротивление заземления с применением 4 дополнительных штырей;
    • сопротивление цепей: «междуфазной», «фаза – земля», «фаза –нейтраль»;
    • вычисление ожидаемого тока КЗ;
    • RMS-напряжение (истинное среднеквадратичное);
    • частота напряжения.

    Прибор МЭТ-5035 автоматически компенсирует сопротивление измерительных проводов, определяет корректность подключения и порядок чередования фаз. Результаты отображаются на монохромном ЖК-экране размером 65х65 мм. Внутренняя память прибора позволяет сохранять до 350 результатов тестирования.

    Базовый набор аксессуаров, включающий тестовые и измерительные провода, штепсель-переходник, трехпроводной кабель, зажимы типа «крокодил» и штыри заземления, позволяет приступить к измерениям начать работу без приобретения дополнительных устройств. Меню тестера МЭТ-5035 интуитивно понятно благодаря понятной маркировке. Отображенные на задней панели мнемонические схемы помогают быстро разобраться в режимамах измерения.

    Питается устройство от 6 АА-батарей 1,5В. Для рационального использования батарейного заряда предусмотрена функция автовыключения. Для хранения тестер АКИП МЭТ-5035 упаковывается в чехол, а для переноски прибор укомплектован специальных наплечным ремнем.

    Купить тестер АКИП МЭТ-5035, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    МЭТ-5035
    Измерение целостности защитных проводников
    Макс. напряжение теста   (авто, R+Time, R-Time) От 6 до 12 В, постоянное (без нагрузки)
    Тестовый ток (постоянный) > 0,2 А, где сопротивление < 5 Ом
    Разрешение 1 мА
    Диапазон измерений (разрешение) 0,01…9,99 Ом (0,01 Ом); 10,9…99,9 Ом (0,1 Ом)
    Погрешность измерения ± (2,0% + 2 ед.сч.)
    Измерение сопротивления изоляции
    Тестовое напряжение (пост.) 50 В / 100 В / 250 В / 500 В / 1000 В
    Диапазон измерений (кол-во пределов) 0,01…99,9    МОм (3) / 0,01…199,9 МОм (3) / 0,01…499 МОм (4) / 0,01…999 МОм (4) / 0,01…1999 МОм (4)
    Макс.разрешение 0,01 МОм
    Погрешность измерения ± (2,0 % + 2 ед.сч.) на пределе 1, 2; ± (5,0 % + 2 ед.сч.) на пределе 3, 4
    Измерение времени отключения УЗО
    Тестовый ток 10-30-100-300-500 мА
    Время отключения и    начальное значение дифференциального тока (ΔI ) 1…999 тестовый ток 1/2 IN, IΔN; 1…200 тестовый ток 2 IΔN для ВДТ общего типа
    1…250 тестовый ток 2 IΔN для ВДТ селект. типа; 1…50 тест. ток 5 IΔN для ВДТ общ. типа;
    1…160 тестовый ток 5 IΔN для ВДТ селект. типа
    Разрешение 1 мс
    Погрешность измерений ± (2 % + 2 ед. счета)
    Измерение отключающего тока УЗО
    Измерение тока отключения < 10 мА (АС-тип (0,5-1,4)●I; А-тип (0,5-2,4)●I); > 10 мА (АС-тип (0,5-1,4)●I; А-тип (0,5-2)●I)
    Разрешение 0,1 ● I
    Измерение напряжения прикосновения ( Uп = от 25 В до 50 В)
    Диапазон измерений (разрешение) 0…2 ● Uп (0,1 В)
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Измерение полного сопротивления заземления (без отключения УЗО)
    Диапазон измерений (разрешение) 1…1999 Ом с учетом заземления сооружения и коммуникаций (1 Ом)
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Схема измерения 4-х проводная
    Измерение напряжения (тест УЗО, петли, чередование фаз)
    Диапазон измерений (разрешение) 15 В…460 В (1 В)
    Погрешность ± (3,0 % + 2 ед.сч.)
    Чередование фаз индикация
    Измерение частоты напряжения
    Основная гармоника 47,0 ….63,6 Гц
    Разрешение 0,1 Гц
    Погрешность ± (0,1 % + 1 ед.сч.)
    Измерение сопротивления цепи («фаза – фаза», «фаза – нейтраль»)
    Диапазон измерений (разрешение) 0,01…9,9 Ом (0,01 Ом); 10…199,9 Ом (0,1 Ом)
    Погрешность ± (5,0 % + 3 ед.сч.)
    Измерение сопротивления шины «фаза – земля»
    Диапазон измерений (разрешение) 0,01… 19,9 Ом (0,01 Ом); 20…199,9 Ом (0,1 Ом); 200…1999 Ом (1 Ом)
    Погрешность ± (5,0 % + 3 ед.сч.)
    Измерение сопротивления шины «земля» (без отключения УЗО)
    Тестовый ток 15 мА
    Тестовое напряжение 100…250 В, постоянное
    Диапазон измерений (разрешение) 0,01…1999 Ом (1 Ом)
    Погрешность ± (5,0 % + 3 ед.сч.)
    Измерение сопротивления заземления
    Диапазон измерений 0,01…19,9 Ом ● м; 20…199,9 Ом ● м ; 200…1999 Ом ● м
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Схема измерения 2-х пр. 3-х пр. (с доп. штырями)
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Измерение проходимости грунта
    Диапазон измерений (разрешение) 0,6…20…200 Ом●м (0,01…0,1…1…Ом●м); 2…100…125 кОм●м (0,01…0,1 кОм●м)
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Схема измерения 4-х проводная (разнос штырей 10 м)
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Общие данные
    Дисплей ЖК индикатор, экран 65 мм х 65 мм, монохромный
    Объем памяти 350 тестов
    Условия эксплуатации 0 0С…40 0С
    Напряжение питания 1,5 В х6 (тип АА) (в комплект не входят)
    Ресурс батарей До 1000 тестов (до 40 часов)
    Габаритные размеры 222х165х105 мм
    Масса 1,2 кг
