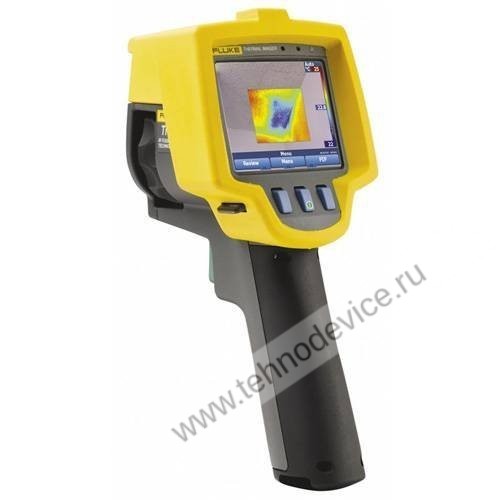

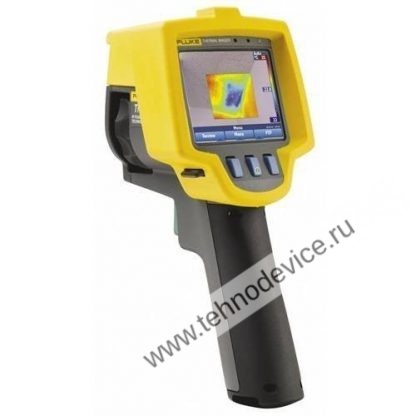

Тепловизор Fluke TiR1
Узнать цену
Описание
Компактные тепловизионные камеры
Персоналу, выполняющему тепловизионное обследование различных сооружений и крупногабаритного промышленного оборудования, приходится в процессе работы часто менять позиции для съемки, выбирая наиболее подходящие ракурсы, чтобы получить как можно больше данных для проведения качественного анализа. От производительности съемки зависит общее время, затрачиваемое на диагностику, и поэтому для проведения таких работ специалисты предпочитают использовать приборы, которые не только обладают приемлемой функциональностью, но и имеют малый вес, габариты, просты в управлении и обращении.
Серия Fluke Ti
Специалистами компании Fluke разработана серия портативных тепловизоров Ti (Thermal Imagers) для широкого применения. Характерными особенностями приборов данной серии является максимальная простота в управлении и неприхотливость при эксплуатации. Получаемое в процессе съемки изображение отображается на дисплее с высоким разрешением (640х480 пикс.). Для сохранения данных служит съемная карта памяти SD. Последующий перенос результатов термографирования на компьютер осуществляется с помощью устройства для считывания карт, поставляемого в комплекте с прибором. Для обработки данных, анализа и составления отчетов служит ПО SmartView, которое также входит в комплект поставки.
Функциональные возможности Fluke TiR1
Данная модель в процессе использования одновременно выполняет функции инфракрасной и видео- камер, а также диктофона. Тепловизор Fluke TiR1, фиксируя одновременно видимое и ИК- изображения, может выводить «картинку» в режиме Picture-in-Picture (PIP) или, используя функцию IR-Fusion, совмещать изображения и при этом регулировать их фокусировку. Каждую сохраненную термограмму можно снабдить голосовым комментарием, что значительно упрощает проведение последующего анализа в процессе обработки результатов съемки.
Особенности
По сравнению с моделями начального уровня, данный тепловизор обеспечивает более точные температурные определения. Это достигается за счет возможности ручной установки коэффициента излучения и компенсации температуры отражения поверхности обследуемого объекта.
| TiR1 | |
|---|---|
| Температура | |
| Диапазон температурных измерений (не калибруется ниже -10 °C) | от -20 °C до +150 °C |
| Погрешность | ± 2 °C или 2% (большее из этих значений) |
| Режимы измерения | Плавное автоматическое или ручное масштабирование шкалы |
| Экранная подстройка коэффициента излучения | Да |
| Качество изображений | |
| Поле зрения | 23° x 17° |
| Пространственная разрешающая способность (IFOV) | 2,5 мрад |
| Минимальное расстояние фокусировки | Объектив тепловизора: 15 см Фотообъектив: 46 см |
| Фокусировка | Вручную |
| Частота смены кадров | Частота обновления 9 Гц |
| Тип приемника излучения | 160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр |
| Тип инфракрасного объектива | Объектив 20 мм, F = 0.8 |
| Тепловая чувствительность (NETD) | ? 0,07 °C при 30 °C (70 м°K) |
| Спектральный диапазон ИК | От 7,5 мкм до 14 мкм |
| Фотокамера | Разрешение 640 x 480 |
| Представление изображений | |
| Цветовые палитры | Цвета нагрева железа, сине-красная, высокого контраста, желтая, цвета нагрева метала, серая |
| Уровень и диапазон | Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Минимальный диапазон (в ручном режиме) | 2,5 °C |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Сведения о технологии IR-Fusion® | Режим Full Infrared (Полное ИК) с автоматическим смешиванием МАКС, СРЕД и МИН; режим Picture-in-Picture (Кадр в кадре) с автоматическим смешиванием МАКС, СРЕД и МИН (слияние фото- и ИК-изображений) |
| Режим Picture-In-Picture (PIP — Кадр в кадре) | Три уровня смешивания окна с ИК-изображением размерами 320 x 240 пикселов в центре дисплея |
| Полноэкранный (выключение режима PIP) | Три уровня смешивания окна с ИК-изображением размерами 640 x 480 пикселов в центре дисплея |
| Сохранение изображений и измерительных данных | |
| Носитель | Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp). |
| Форматы файлов | Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы |
| Форматы файлов, экспортируемых с помощью ПО SmartView™ | JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EM |
| Общие характеристики | |
| Температура для измерений: | от -10 °C до +50 °C |
| Температура для хранения: | от -20 °C до +50 °C без аккумулятора |
| Относительная влажность | от 10 % до 90 % без конденсации |
| Дисплей | Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости) |
| Органы управления и настройки | Температурная шкала (°C/°F), выбираемая пользователем, выбор языка, установка даты/времени |
| Программное обеспечение | SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
| Аккумулятор: | Встроенный блок аккумуляторов (входит в комплект) |
| Время работы от аккумулятора: | Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
| Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства: | Два часа для полной зарядки |
| Работа/зарядка от сети | Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников. |
| Функции энергосбережения | Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности | Директива CE: IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2; |
| Электромагнитная совместимость | Директива EMC: EN61326-1 C-Tick IEC/EN 61326 США FCC: CFR 47, часть 15, класс A |
| Вибрация | 2 G, IEC 68-2-29 |
| Удары | 25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора) |
| Размеры (ВxШxД) | 0,27 м x 0,13 м x 0,15 м |
| Вес | 1,2 кг |
| Степень защиты | IP54 |
| Гарантия | Два года |
| Цикл калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский |
