Тепловизионный подвес 3 в 1 с быстросъемной системой и камерой FLIR
Узнать цену
Описание

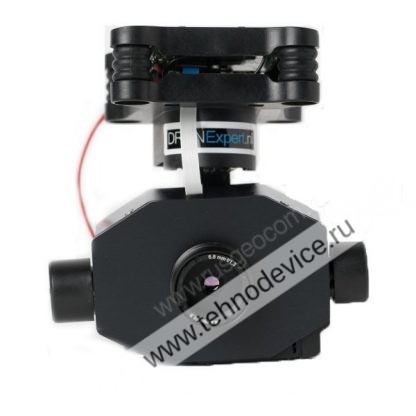

Новый профессиональный подвес 3 в 1 с тепловизионной камерой FLIR с усовершенствованным блоком управления, оснащенным LCD-монитором. На данный момент это самая передовая и инновационная разработка, связанная с подвесами для тепловизионного наблюдения.
Преимущества подвеса 3 в 1 с быстросъемной системой

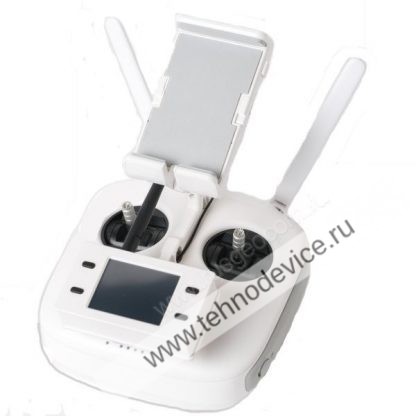

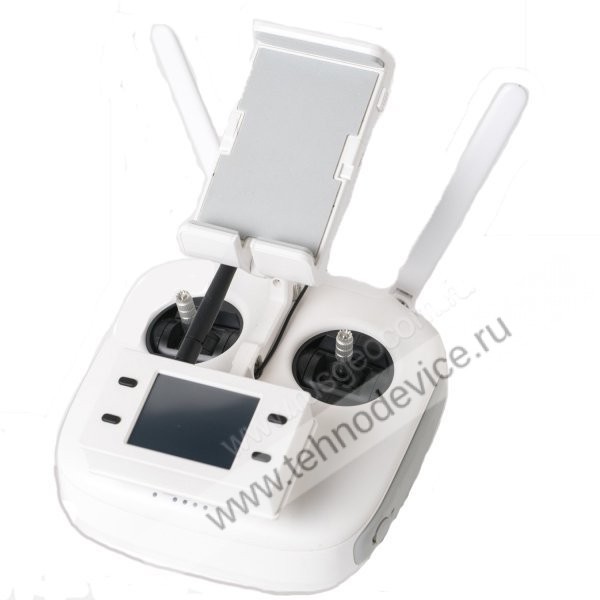

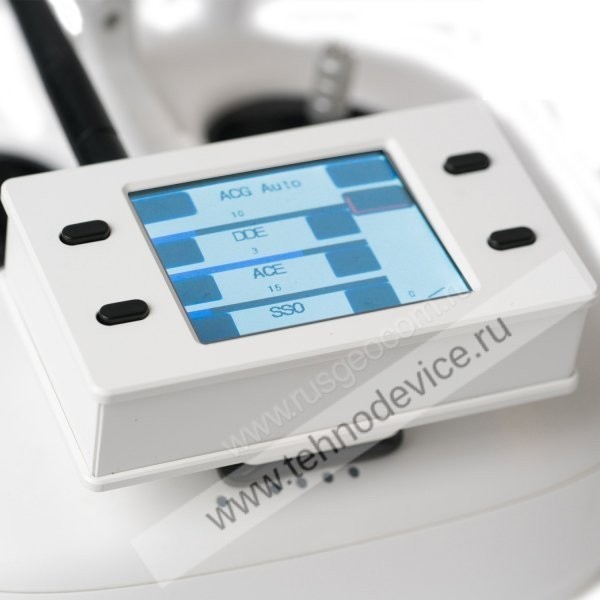

- Отдельный пульт дистанционного управления камерой FLIR. Возможность управления наклоном, палитрой, цифровым зумом, настройками камеры, воспроизведением видео, радиометрическими изотермами и дельта-т во время полета дрона. Испытания проводились на расстоянии до 1000 метров.

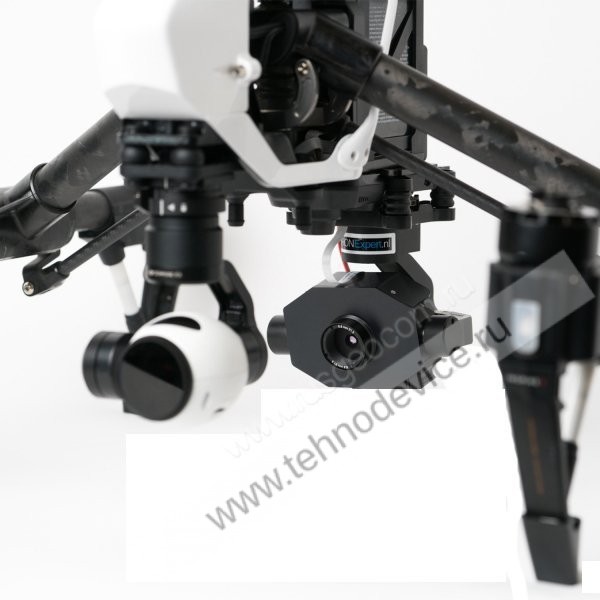

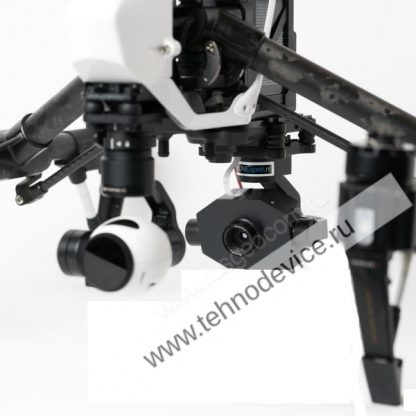

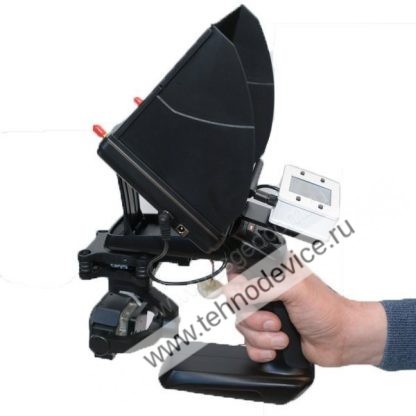

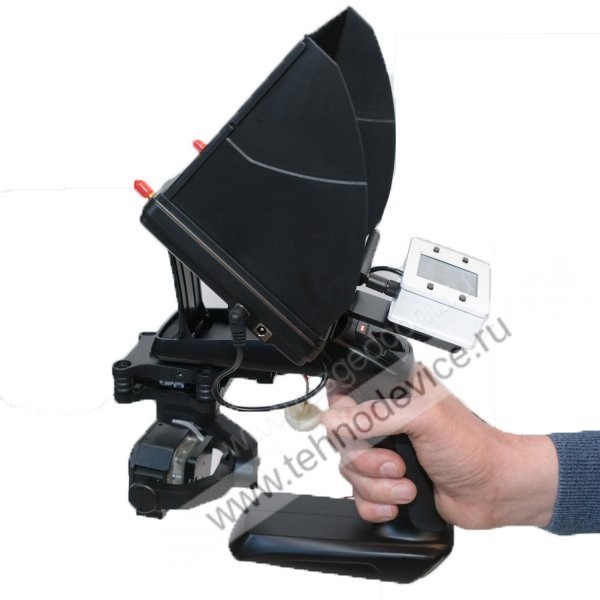

- Использование подвеса на БПЛА, в ручном режиме и с помощью штативов. Это идеально подходит для обследования тех территорий, куда невозможно попасть без разрешения.
- Автономная работа, что позволяет переносить устройство на любой подвес, кронштейн или держатель, рассчитанный на нагрузку 260 грамм.
- Одновременная съемка в режиме дневного освещения и в ИК-режиме.
- Независимость от версии текущей прошивки. За счет автономности работы версия прошивки беспилотника никак не влияет на камеру.
Применение
Благодаря мощным тепловизионным матрицам, установленным в камерах FLIR, обеспечивается высокая производительность систем, которые активно применяются в следующих отраслях:
- поисково-спасательные работы
- пожаротушение
- правоохранительные органы
- береговая охрана
- инспектирование состояний крыш
- инспектирование ЛЭП
- инспектирование вышек сотовой связи
- безопасность объектов
- геодезия
- многие другие отрасли
Совместимость
Тепловизионный подвес 3 в 1 совместим с камерами:
- FLIR VUE
- FLIR VUE Pro
- FLIR VUE Pro R
- FLIR TAU2
- FLIR TAU2 Pro
Купить тепловизионный подвес 3 в 1 , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
Параметры FLIR VUE
| Основные | ||
|---|---|---|
| Тепловизор | Неохлаждаемый VOx Microbolometer | |
| Разрешение | 640 × 512 | 336 × 256 |
| Параметры объектива | 9 мм; 69° x 56° 13 мм; 45° x 37° 19 мм; 32° x 26° |
6,8 мм; 45° x 34° 9 мм; 35° x 27° 13 мм; 25° x 19° |
| Спектральный диапазон | 7,5 – 13,5 μm | |
| Частота кадров | 30 Гц (NTSC); 25 Гц (PAL) | |
| Частота кадров при экспорте | 7,5 Гц NTSC; 8,3 Гц PAL | |
| Физические параметры | ||
| Размер | 2.26″ x 1.75″ (включая объектив) | |
| Вес | 92 – 113 гр (зависит от конфигурации) | |
| Крепежные отверстия | Два M2x0.4 на каждой из двух сторон и внизу
Одно 1/4-20 резьбовое отверстие наверху |
|
| Обработка и контроль изображения | ||
| Оптимизация изображения | да | |
| Цифровое улучшение деталей | да – регулируется через интерфейс | |
| Инвертирование изображения | да – регулируется через интерфейс | |
| Контроль полярности (черный горячий/белый горячий) & цветная палитра | да – регулируется через интерфейс | |
| Интерфейс | ||
| Входное напряжение (макс 2.5 ампер при затворе) | 4,0 – 6,0 В постоянного тока | |
| Рассеиваемая мощность в установившемся режиме | меньше 1,2 Вт | 1,0 Вт |
| Рабочие характеристики | ||
| Диапазон рабочих температур | -20°C до +50°C | |
| Диапазон температур хранения | -55°C до +95°C | |
| Рабочая высота | +12 метров | |
Параметры FLIR TAU2
| Основные | Tau 640 | Tau 336 | Tau 324 | |
|---|---|---|---|---|
| Тепловизор | Неохлаждаемый VOx Microbolometer | |||
| FPA / Формат цифрового видео | 640 × 512 | 336 × 256 | 324 × 256 | |
| Формат аналогового видео | 640 × 480 (NTSC); 640 × 512 (PAL) | |||
| Шаг пикселя | 17 μm | 25 μm | ||
| Спектральный диапазон | 7,5 – 13,5 μm | |||
| Частота кадров | 30 Гц (NTSC) 25 Гц (PAL) |
30/60 Гц (NTSC) 25/50 Гц (PAL) |
||
| Частота кадров при экспорте | 7,5 Гц NTSC; 8,3 Гц PAL | |||
| Диапазон сцены (высокое усиление) | -25°C до +135°C | -25°C до +100°C | -25°C до +135°C | |
| Диапазон сцены (низкое усиление) | -40°C до +550°C | |||
| Время изображения | меньше 5.0 сек | меньше 4.0 сек | ||
| Оптимизация видео | -25°C до +135°C | да | ||
| Физические параметры | Tau 640 | Tau 336 | Tau 324 | |
| Размер (без объектива) | 4,45 см x 4,45 см x 3 см | |||
| Доступность конфигурации с линзой и без линзы | да | |||
| Крепежные отверстия (M2x0.4) на 3 стороны (2 на сторону) | да | |||
| Герметичность монтажа на корпусе объектива (M29×1.0), только WFOV | да | |||
| Радиометрические характеристики | Tau 640 | Tau 336 | Tau 324 | |
| NTSC/PAL (переключаемое) | да | |||
| Оптимизация изображения | да | |||
| Цифровое улучшение деталей | да | |||
| Инвертирование/возврат (аналоговый и 8-битный цифровой) | да | |||
| Контроль полярности (черный горячий/белый горячий) | да | |||
| Цветное и монохромное отображение (LUTs) | да | |||
| Цифровой зум | 2x, 4x, 8x | 2x, 4x | ||
| Непрерывный зум | да | |||
| Символы (256 серые & 256 цветные) | да, однопиксельное разрешение для всех моделей | |||
| Цифровое видео | Tau 640 | Tau 336 | Tau 324 | |
| LVDS (14 бит или 8 бит) | да | |||
| CMOS (14 бит или 8 бит) | да | |||
| BT.656 (8 бит) | да | |||
| Подключение камеры (шина расширения вспомогательного модуля) | да | |||
| Режим замедленного видео (заводские настройки) | да | |||
| Интерфейс | Tau 640 | Tau 336 | Tau 324 | |
| Основной разъем | 50-контактный Hirose | |||
| Входное напряжение (макс 2.5 ампер при затворе) | 4,0 – 6,0 В постоянного тока | |||
| Рассеиваемая мощность в установившемся режиме | меньше 1,2 Вт | ~1.0 Вт | ||
| Продолжительность FFC-коррекции | ||||
| Переключатель снижения мощности (отключение аналогового видео) | да | |||
| Совместимость RS-232 | 57,600 & 921,600 бод | |||
| Внешняя синхронизация вход/выход | да | |||
| Доступность управления дискретного входа/выхода | да (10 камер минимум) | |||
| Настраиваемые заставки | да (10 камер минимум) | |||
| Пользовательская конфигурация через SDK & GUI | да | |||
| Динамический диапазон переключения | нет | да | ||
| Рабочие характеристики | Tau 640 | Tau 336 | Tau 324 | |
| Диапазон рабочих температур | -40°C до +80°C | |||
| Диапазон температур хранения | -55°C до +95°C | |||
| Температурный удар | 5°/мин | |||
| Рабочая высота | +12 метров | |||
| Влажность | 5% – 95% без конденсации | |||
| Вибрация | 4.3г на три оси, 8 часов на каждую | |||
| Удар | 200 г ударного импульса на 11 мс | |||
| Ограничение использования опасных веществ (ROHS) | уступчивое | |||
Объективы
| 7.5 mm f/1.4 |
9 mm f/1.25 для Tau 324 & 336 f/1.4 для Tau 640 |
13 mm f/1.25 |
19 mm f/1.25 |
||
| Tau 640 (17μ 640×512) | FoV iFoV |
90° x 69° 2,267 мр |
69° x 56° 1,889 мр |
45° x 37° 1,308 мр |
32° x 26° 0,895 мр |
| Tau 336 (17μ 336×256) | FoV iFoV |
45° x 35° 2,267 мр |
35° x 27° 1,889 мр |
25° x 19° 1,308 мр |
17° x 13° 0,895 мр |
| Tau 324 (25μ 324×256) | FoV iFoV |
63° x 50° 3,333 мр |
48° x 37° 2,778 мр |
34° x 26° 1,923 мр |
24° x 18° 1,316 мр |
| Минимальное фокусное расстояние | 2,5 см | 3,2 см | 7,6 см | 15,3 см | |
| Гиперфокальное расстояние | 1,2 м | 2,1 м | 4,4 м | 9,5 м | |
| Гиперфокальная глубина резкости | 0,6 м | 1,1 м | 2,2 м | 4,8 м | |
| Крепление объектива | M34x0,5 внутренняя резьба; M29x0,5 наружная резьба | ||||
| Длина | 8 мм | 9 мм | 13 мм | 19 мм | |
| Диаметр | 29 мм | 29 мм | 29 мм | 29 мм | |
| Вес | 72 гр | 72 гр | меньше 70 гр | меньше 70 гр | |
Объективы продолжение
| 25 mm f/1.1 |
35 mm f/1.2 |
50 mm f/1.2 |
60 mm f/1.25 |
100mm f/1.6 |
||
| Tau 640 (17μ 640×512) | FoV iFoV |
25° x 20° 0,680 мр |
18° x 14° 0,486 мр |
12,4° x 9,9° 0,340 мр |
10,4° x 8,3° 0,283 мр |
6,2° x 5° 0,170 мр |
| Tau 336 (17μ 336×256) | FoV iFoV |
13° x 10° 0,680 мр |
9,3° x 7,1° 0,486 мр |
6,5° x 5° 0,340 мр |
5,5° x 4,2° 0,283 мр |
3,3° x 2,5° 0,170 мр |
| Tau 324 (25μ 324×256) | FoV iFoV |
18° x 14° 1,000 мр |
13° x 10° 0,714 мр |
9,1° x 6,9° 0,500 мр |
7,6° x 5,7° 0,417 мр |
4,6° x 3,7° 0,250 мр |
| Минимальное фокусное расстояние | 30 см | 60 см | 1,5 м | 2,3 м | 7 м | |
| Гиперфокальное расстояние | 21 м | 35 м | 71 м | 122 м | 160 м | |
| Гиперфокальная глубина резкости | 11 м | 18 м | 36 м | 61 м | 80 м | |
| Крепление объектива | M34x0,5 внутренняя резьба | |||||
| Длина | 25 мм | 35 мм | 50 мм | 60 мм | 110 мм | |
| Диаметр | 42 мм | 42 мм | 58 мм | 61 мм | 82 мм | |
| Вес | 112 гр | 150 гр | 280 гр | 200 гр | 479 гр | |
