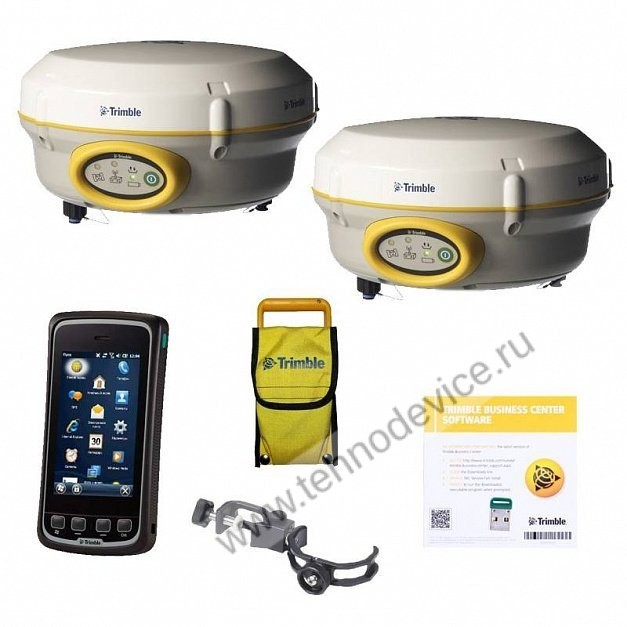

RTK комплект Trimble R4

Узнать цену



    Описание

    GNSS приемник Trimble R4 представляет собой многочастотный мультиканальный приемник ГНСС, сконструированный на базе чипа Maxwell 6, и предназначен для отслеживания и обработки сигналов со спутников навигационных систем и получения координат.

    Trimble R4 имеет моноблочную конструкцию и выполнен в герметичном корпусе с интегрированной антенной, Bluetooth-модулем, встроенной батареей питания и модемом. Прибор подходит для выполнения топографической съёмки в ходе геодезических изысканий и позволяет осуществлять разбивку и исполнительную съемку в строительстве.

    Для обеспечения высокой точности получаемых результатов необходимо, чтоб приемник мог одновременно фиксировать как можно большее количество спутников и корректно обрабатывать сигналы от них – и с этой задачей Trimble R4 справляется прекрасно. Наряду с низким показателем уровня шумов электроники приемного тракта, ГНСС приемник оснащен специальной функцией для приема данных со спутников с низким расположением относительно горизонта с малым углов возвышения.

    Использование технологии R-Track — одна из важных особенностей, отличающий этот геодезический GPS приемник. Она обеспечивает возможность одновременного отслеживания разнотипных сигналов не только на частотах L1 и L2, но и L5, QZSS, а также прием кода L2C. Благодаря этому достигается отличная точность и надежность позиционирования.

    Благодаря модульной структуре, GPS приемник Trimble R4 обладает большим количеством отдельно активируемых опций, что дает вам возможность существенно экономить при покупке, в отличие от других многозадачных приемников, универсальность которых достигается за счет максимальной комплектации и, как следствие, повышению стоимости. Если впоследствии возникнет необходимость в дополнительных возможностях, вы всегда сможете произвести апдейт до нужного функционала.

    Для обеспечения возможности обмена данными о поправках при работе в режиме реального времени RTK Trimble R4 опционально может доукомплектовываться радио- или GSM модемом, исходя из условий и района производства работ. В случае если прибор предполагается использовать в качестве стационарной базовой станции, то следует дооснастить его опцией Transmit. При необходимости расширения набора геодезических решений в комплект поставки приемника может быть включено ПО Trimble Access.

    Будучи внесённым в Государственный реестр СИ, Trimble R4 может использоваться для нужд картографии, производства землеустроительных работ и кадастровых съемок.

      Trimble R4
    Точность ± 0,25 м + 1 мм/км СКО (Дифференциальная кодовая ГНСС-съемка2 в плане)
    ± 0,50 м + 1 мм/км СКО (Дифференциальная кодовая ГНСС-съемка2 по высоте)
    обычно <5 м (3 СКО) (SBAS3)
    ± 3 мм+ 0,1 мм/км СКО (Высокоточная ГНСС-съемка в плане)
    ± 3,5 мм + 0,4 мм/км СКО (Высокоточная ГНСС-съемка по высоте)
    ± 3 мм+ 0,5 мм/км СКО (Статическая и быстростатическая ГНСС-съемка в плане)
    ± 5 мм + 0,5 мм/км СКО (Статическая и быстростатическая ГНСС-съемка по высоте)
    ± 8 мм + 1 мм/км СКО (Кинематика (одиночная базовая линия <30 км) в плане4)
    ± 15 мм +1 мм/км СКО (Кинематика (одиночная базовая линия <30 км) по высоте4)
    Измерения Технология Trimble R-Track™
    Усовершенствованный GNSS-чип Trimble Maxwel™ 6 Custom Survey с 220 каналами
    Высокоточный множественный коррелятор измерений псевдодальностей GNSS
    Нефильтрованные, несглаженные измерения псевдодальностей с низкими шумами, малой ошибкой многолучевости, малой временной областью корреляции и высокими динамическими характеристиками
    Измерения фаз несущих частот GNSS с очень низким уровнем шумов и точностью < 1 мм в полосе частот 1 Гц
    Отношения сигнал-шум указываются в дБ/Гц
    Проверенная в поле технология Trimble отслеживания спутников с малым углом возвышения
    Диапазон инициализации 9: типовая 3-5 км в благоприятных условиях9
    Одновременно отслеживаемые сигналы спутников GPS: L1C/A, L1C, L2C, L2E,
    ГЛОНАСС1: L1C/A, L1P, L2C/A, L2P, L3 -SBAS: L1C/А
    Galileo1: Е1,Е5А,Е5В -BeiDou1 (COMPASS): В1,В2
    SBAS: QZSS, WAAS, EGNOS, GAGAN
    Частота записи/позиционирования 1 Гц, 2 Гц, 5 Гц и 10 Гц
    Мощность передачи 0,5 Вт
    Надежность инициализации обычно >99,9%5
    Время инициализации обычно <8 секунд5
    Bluetooth 2,4 ГГц
    Ввод и вывод Вывод 23 сообщений NMEA, вывод в форматах GSOF, RT17 и RT27. Поддержка формата BINEX и сглаживания несущей
    CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
    Память 11 Мб: ~ 188,6 ч записи сырых данных измерений (~1,4 МБ/день) с интервалом 15 секунд при отслеживании в среднем 14 спутников
    Защищенность IP67, защита от кратковременного погружения на глубину 1 м
    Влагозащищенность 100%, с конденсацией
    Питание 7,4 В и емкостью 2,8 Ач во внутреннем батарейном отсеке
    Период работы без подзарядки батареи с модемом 450 МГц только на прием 5,0 ч8
    с модемом 450 МГц на прием и передачу 2,5 ч8
    с GSM/GPRS-модемом на прием 4,7 ч8
    Потребляемая мощность 3,2 Вт в режиме RTK-ровера со встроенным радиомодемом7
    Вход внешнего питания 11 -28 В постоянного тока с защитой от перенапряжения на Порт 1 (7-контактный Lemo)
    Рабочая температура от -40 до +65 °C6
    Температура хранения от -40 до +75 °С6
    Масса 1,52 кг (3,04 кг включая батарею, веху, контроллер и кронштейн)
    Размеры 19 х 10,2 см, включая разъемы
    Поддержка Поддержка сотовых модемов GSM/GPRS/CDPD для работы в сетях RTK и VRS
    Порты 3-проводной последовательный интерфейс (7-контактный Lemo) на Порт 1
    Полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub)
    Герметично встроенный в корпус приемо-передающий УКВ-радиомодем в зависимости от комплектации
    Сертификаты FCC, Класс В, части 15,22,24; 850/1900 МГц. GSM/GPRS-модуль, Класс 10. Сертификаты СЕ Mark и C-tick

    1 Модернизация c помощью опции
    2 Точность и надежность зависит от переотражения сигнат, налит препятствий, геометрии спутников и атмосферных условии. Всегда следуйте рекомендуемым инструк­циям выполнения геодезической съемки.
    3 Зависит от состояния систем SBAS,
    4 Значения мм/км для сетевой НТК относятся к ближайшей базовой станции
    5 Могут влиять атмосферные условия, переотражение сигнала, преграды и геометрия спутников.
    6 Приемник сохраняет работоспособность при температуре до -411 X минимальная температура эксплуатации встроенных батарей составляет -20 X. встроенный CSM модем функционирует до -30 X
    7 Отслеживая спутники GPS, ГПОНАСС и 5BAS. Требуется модернизация до ГПОНАСС
    8 Зависит от температуры и скорости беспроводной передачи данныхЛри использовании встроенного радиомодема на передачу рекомендуется использовать внешнее питание 6 А/чибопее.
    9 Зависит от рельефа местности и рабочих условий.
