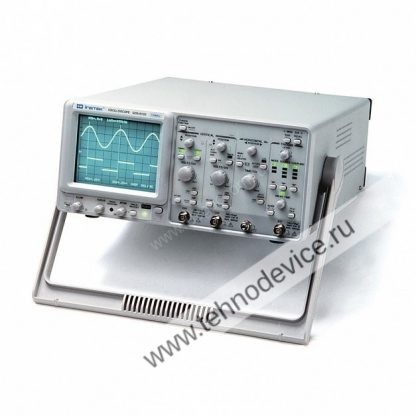

Осциллограф GW INSTEK GOS-6103 используется для визуального отображения на экране параметров электрического сигнала. Прибор используется специалистами для поиска неисправностей в электрическом и электронном оборудовании.

На экране осциллографа отображается развертка в нормальном и растянутом состояниях. Устройство может самостоятельно включать нужный коэффициент развертки, но также предусмотрена возможность ручной регулировки. Осциллограф может автоматически измерять параметры работы электрического прибора – частоту и период, длительность импульса и некоторые другие параметры.

Имеется внутренняя память, в которую можно записать до 10 установок элементов управления. Специалист может настроить несколько схем использования осциллографа и быстро активировать нужную настройку, что удобно при тестировании однотипных приборов.

Управление осциллографом GW INSTEK GOS-6103 осуществляется с помощью панели кнопок и дисплея, что позволяет использовать генератор без подключения к компьютеру. Для отображения используется дисплей на основе электролучевой трубки. Он имеет разметку 8 на 10 делений с длиной стороны одного деления 10 мм. Напряжение ускорения — 14 киловольт.

В качестве источников синхронизации может выступать один из двух каналов, сеть или внешний источник. Имеются автоколебательный, ждущий и ТВ-режимы запуска разверток, а также фильтры синхронизации НЧ, ВЧ и связь по постоянному/переменному току.

Другие особенности осциллографа:

• 2 канала.
• Полоса пропускания 100 МГц.
• Используется квазиэлектронное управление режимами работы.
• Построчная и покадровая ТВ-синхронизация и выход сигнала синхронизации.
• Модуляция яркости луча для Z-входа.

Купить осциллограф GW INSTEK GOS-6103, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
