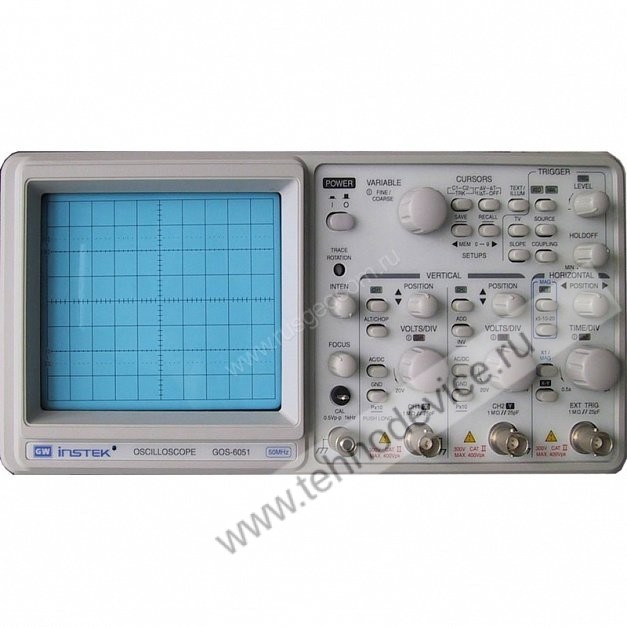

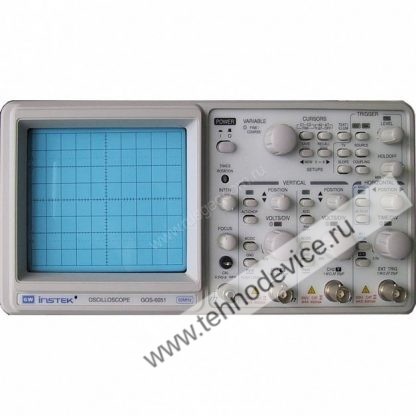

Осциллограф GW Instek GOS-6051

Узнать цену



    Описание

    Осциллограф GW Instek GOS-6051 – это аналоговый прибор, позволяющий визуально отобразить основные характеристики электрического сигнала, а также увидеть график его функции. Это позволяет визуально обнаружить неправильную работу устройств, выявить искажения сигнала, определить помехи и паразитные сигналы.

    Для отображения получаемого сигнала используется экранная графика. Возможна одновременная индикация основной развертки электрического сигнала и растянутой. Растяжка развертки выполняется с кратностью 5х, 10х, 20х, что обеспечивает большее удобство для специалиста при выполнении измерений. Предусмотрена дополнительная индикация с помощью светодиодов и звука.

    Предусмотрена память с 10 ячейками, в которые записываются текущие управления осциллографа. Они дают возможность специалисту быстро приступить к тестированию работоспособности электронного оборудования, не тратя времени на приведение устройства в рабочее состояние, что важно при работе с однотипным оборудованием.

    Предусмотрена возможность построчной и покадровой ТВ-синхронизации. Осциллограф GW Instek GOS-6051 самостоятельно выбирает источник синхросигнала с возможностью внешней синхронизации и установки фильтров синхронизации во время работы.

    Предусмотрен режим развертки внешним сигналом для X-Y входа, а также модуляция яркости луча для Z. Есть дополнительный выход канала 1.

    Экран размером 8 на 10 делений отображает график с точностью одного деления 10 мм. Установлены маркеры на 0, 10, 90 и 100 процентов для быстрого считывания показаний.

    Технические характеристики устройства:

    • Используется два канала с полосой пропускания 50 МГц.
    • Частотный диапазон для работы — 50 Гц-50 МГц.
    • Чувствительность – 2 деления.
    • Полоса пропускания — 500 кГц.
    • Коэффициент отклонения 1 мВ/деление – 20 В/деление.
    • Разность фаз не более 3° в диапазоне от 0 до 50 кГц.

    Купить осциллограф GW Instek GOS-6051, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    GOS-6051
    Тип осциллографа
    Аналоговый
    Число каналов
    2
    Полоса пропускания
    50 МГц
    Сопротивление входа
    1 МОм
    Особенности
    Чувствительность 1 мВ/дел. Экранная графика. Курсорные измерения. 6-ти разрядный частотомер. Память на 10 установок органов управления. Растяжка развертки до х20. ТВ-синхронизация (построчная и покадровая). Режим развертки внешним сигналом (X-Y вход). Модуляция яркости луча (Z-вход).
    Дисплей
    ЭЛТ, 8х10
    Масса (кг)
    7,2
