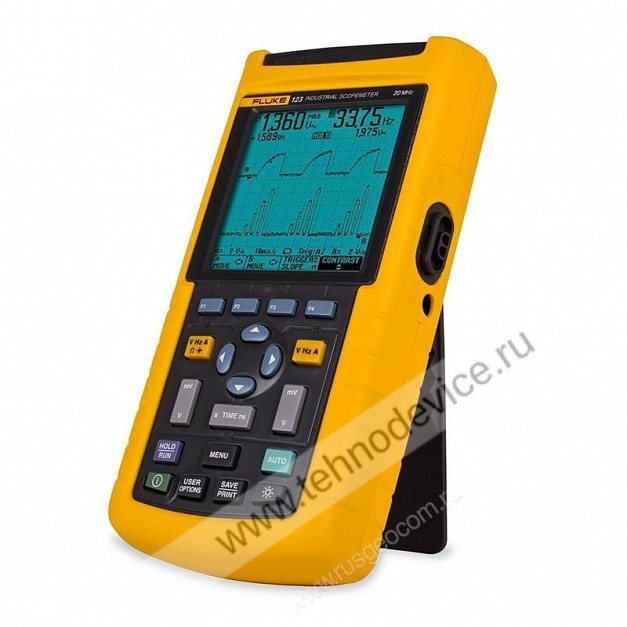

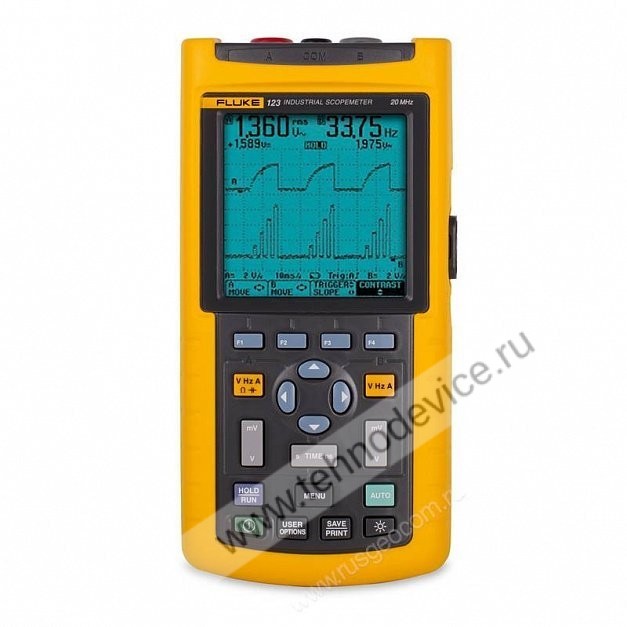

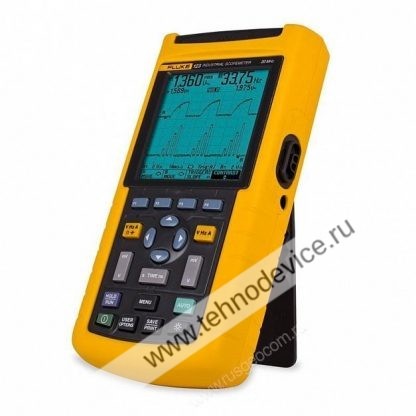

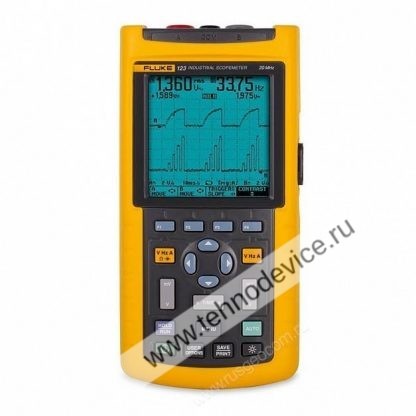

Осциллограф Fluke 123

Узнать цену



    Описание

    Fluke 123 – это многофункциональный цифровой прибор, органически сочетающий в себе осциллограф, мультиметр и электронный самописец. Такое решение дает возможность не только расширить область применения, но и качественно изменить сам процесс тестирования и диагностики электронного оборудования. В модели Fluke 123 реализован алгоритм «подключайся и смотри», позволяющий измерять и комплексно отображать на дисплее все необходимые параметры одновременно.

    Прибор поможет распознать и измерить самые сложные электронные сигналы при работе с шаговыми, линейными и тяговыми электроприводами, системами коммутации и управления, диагностировать неисправности контроллеров, процессоров, первичных преобразователей и слаботочных электронных блоков, а также определить напряжение и силу как переменного, так и постоянного тока, его частоту и т.д.

    Осциллограф Fluke 123 способен оценить реальное соответствие выходных характеристик блоков питания условиям работы по «крест — фактору», а также измерить 26 сопутствующих параметров, в частности величину фазового сдвига, скважность сигнала, омическое сопротивление, емкость конденсатора и многие другие показатели. С помощью Fluke 123 производится и проверка цепи на обрыв. Прибор может присоединяться к ПК.

    Диагностика производится как единовременно, так и в течение длительного периода, с непрерывной записью показателей в память, либо, при наличии принтера, на бумажный носитель. Таким образом, Fluke 123, цена которого сопоставима со стоимостью профессионального мультиметра, обладает функционалом, для выполнения которого потребовалось бы несколько приборов такого же уровня. Измерения с помощью осциллографа занимают меньше времени и выполняются одним оператором.

    Характерные особенности:

    • проведение измерений согласно алгоритму Connect- and- View ™;
    • широкий ассортимент дополнительной оснастки, поставляемой опционально;
    • наличие 2 параллельных каналов;
    • высокая эргономичность прибора и удобный в работе интерфейс;
    • соответствие конструкции осциллографа в части электробезопасности требованиям IEC1010-1/EN61010.
    Fluke 123
    Полоса пропускания 20 MHz
    Максимальная частота выборки в режиме реального времени 25 MS/s
    Максимальный объем записываемых данных (число точек для каждого входа) 512
    Число входов 2
    Чувствительность входа 5 мВ, 500 В/дел.
    Дисплей и режимы его работы
    Монохромный дисплей Есть
    Режим отображения огибающих Есть
    Запуск развертки
    Режим запуска Connect-and-View™ Есть
    По фронту, однократный, автоколебательный Есть
    Видеосигналы Есть
    Выбор определенной строки Есть
    Внешний (• = стандартный, ITP120 — дополнительный) ITP120
    Дополнительные функции
    Курсоры Нет
    Двойной вход TrendPlot™ Есть
    Режим тестирования состояния шины Нет
    Расширенные функции измерения мощности Нет
    Сохранение настроек и содержимого экрана 10
    Мультиметр истинных среднеквадратичных значений Есть
    Компьютерная программа: FlukeView ScopeMeter (опционально) Есть
    Безопасность, питание и условия гарантии
    EN61010-1 CAT III 600 V
    Время работы от батареи (часы), тип 7, NiMH
    Сетевой адаптер/зарядное устройство в комплекте Есть
    Интерфейс для подключения к ПК и принтеру (дополнительный) Есть
    Срок гарантии (годы) на основное изделие 3
    Полоса пропускания
    20 МГц
    Двухканальный измеритель истинных действующих значений
    Постоянное и переменное напряжение, сопротивление, прозвонка цепей, тестирование диодов
    Ток, температура, ёмкость, относительные измерения в дБ, пик-фактор
    Самописец Автоматическое масштабирование по вертикали и по времени.
    Отображение текущего, Мин, Макс и среднего значений.
    Частота выборки 25 MS/s
    Количество входов и АЦП 2
    Диапазон развёрток
    Fluke 123:
    10 нс — 1 мин/деление
    Входная чувствительность 5 мВ — 500 В/деление
    Режимы синхронизации Connect-and-View™ (автоматический режим), Непрерывная развёртка,
    Однократная развёртка, По уровню, Видео, Внешняя
    Определение выбросов до 40 нс
    Осциллографические измерения Осциллографические измерения
    Максимальная длина записи 512 мин/макс точек на вход
    Требования к окружающей среде
    Рабочая температура от 0 °C до 50 °C
    Температура хранения от -20°С до +60°С
    Допустимая высота эксплуатации 3,000 м
    Категория безопасности
    Электрическая безопасность 600V CAT III (EN61010-1)
    Механические и общие характеристики
    Габариты 232 x 115 x 50 мм
    Вес 1.2 кг
    Гарантия 3 года на сам прибор, 1 год на аксессуары
    Время работы от аккумулятора 7 часов при использовании NiMH аккумуляторов
    RS232/USB интерфейс Оптически изолированный интерфейс, использующий опциональные
    кабели PM9080 или OC4USB для подключения к ПК
