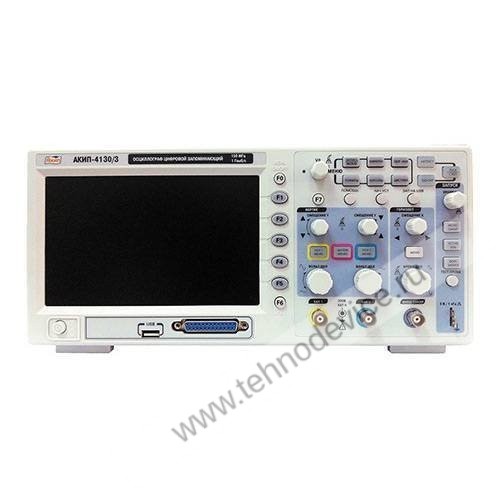

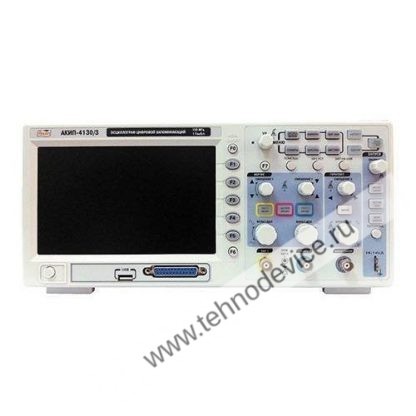

АКИП-4130/3 |
| Канал вертикального отклонения |
|---|
| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
0.150 МГц |
| Ограничение ПП |
20 МГц |
| Коэф. отклонения (Коткл.) |
2 мВ/дел…5 В/дел |
| Погрешность установки Коткл. |
± 3% |
| Время нарастания (не более) |
2,3 нс |
| Входной импеданс |
1 МОм/14 пФ |
| Макс. вх. напряжение |
400 В пик-пик (х10) ; кат |
| Связь по входу |
Открытый, закрытый, земля |
| Коэффициент деления |
1х, 10х, 100х, 1000х |
| Канал
горизонтального
отклонения |
|---|
| Коэф. развертки (Кразв.) |
4 нс — 40 с/дел |
| Погрешность установки Кразв. |
0,01% |
| Режимы работы |
Основной, окно, ZOOM окна, самописец, X-Y |
| Синхронизация |
|---|
| Источники синхросигнала |
Каналы 1, 2, внешний |
| Режимы запуска развертки |
Автоколебательный, ждущий |
| Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) |
| Аналого-цифровое преобразование |
|---|
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретиз. |
500 МГц на канал (1 ГГц при объединении) |
| Эквив. частота дискретиз. |
до 25 ГГц на канал (ручной выбор) |
| Объем памяти на канал |
512 кБ на канал (1 Мб при объединении каналов) |
| Быстрая память |
4кБ, 40кБ |
| Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
| Курсорные
измерения |
|---|
| Режимы |
ручной, автоизмерения, слежение (трэк) |
| Виды измерений |
AU; AT; 1/AT |
| Автоматические измерения |
Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
| Логический анализатор |
|---|
| Параметры анализатора |
|---|
| Частота дискретизации |
500 МГц |
| Внеш. тактовая частота |
100 МГц |
| Число каналов |
16 (разделены на 2 группы) |
| Память |
|
| Порог срабатывания |
-8 … +8 В |
| Максимальное вх. напряжение |
± 60 В |
| Входное сопротивление |
200 кОм / 10 пФ |
| Синхронизация |
|---|
| Источник синхросигнала |
Цифровые каналы (D0-D15) |
| Виды синхронизации |
По фронту/спаду, по ширине импульса, по шаблону, по длительности, по состоянию (высокое, низкое, между) |
| Пороговый уровень |
TTL, CMOS, ECL или заданный (-8 … +8 В) |
| Измерения |
|---|
| Автоматические измерения |
Частота, период |
| Курсорные измерения |
AU; AT; 1/AT |
| Общие характеристики |
|---|
| Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
| Математика |
Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование |
Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения |
| результатов |
|---|
| Общие данные |
|---|
| ЖК-дисплей |
Цветной, диагональ 17,8 см (WVGA, разрешение 800*480 точек) |
| Напряжение питания |
120…240 В (± 10 %), 50 Гц |
| Потребл. мощность |
30 Вт |
| Габаритные размеры |
313 * 108 * 142 мм |
| Масса |
2 кг (без аксессуаров) |
