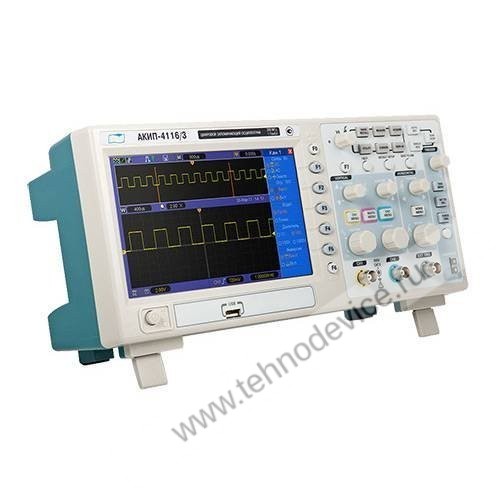

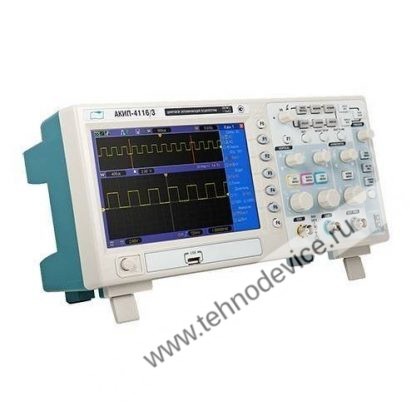

| Параметры |
АКИП-4116/1 |
АКИП-4116/2 |
АКИП-4116/3 |
| Канал вертикального отклонения |
|---|
| Число каналов |
2 |
2 |
2 |
| Полоса пропускания (-3 дБ) Ограничение ПП Коэф. отклонения (Котхл.) |
0…60 МГц 20 МГц 2 мВ/дел…5 В/дел |
0…100 МГц |
0…150 МГц |
| Погрешность установки Коткл. |
±3% |
| Время нарастания (не более) |
5,8 нс |
3,5 нс |
2,3 нс |
| Входной импеданс |
1 МОм/14 пФ |
| Макс. вх. напряжение |
400 В пик-пик (х10); кат 1 |
| Связь по входу |
Открытый, закрытый, земля |
| Коэффициент деления |
1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения |
|---|
| Коэф. развертки (Крззв.) Погрешность установки (Крззв.). |
4 нс — 40 с/дел 0,01% |
| Режимы работы |
Основной, окно, ZOOM окна, самописец, X-Y |
| Синхронизация |
|---|
| Источники синхросигнала |
Каналы 1, 2, внешний |
| Режимы запуска развертки |
Автоколебательный, ждущий |
| Виды синхронизации |
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) |
| Аналого-цифровое преобразование |
|---|
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретиз. |
500 МГц на канал (1 ГГц при объединении) |
| Эквив. частота дискретиз. |
до 25 ГГц на канал (ручной выбор) |
| Объем памяти на канал |
512 кБ (1 Мб при бъединении каналов) |
| Быстрая память |
4кБ, 40кБ |
| Режимы сбора данных |
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 не, самописец (от 100 мс/дел) |
| Курсорные измерения |
|---|
| Режимы |
ручной, автоизмерения, слежение (трэк) |
| Виды измерений |
ΔU; ΔT; 1/ΔT |
| Автоматические измерения |
Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; ДЛИТ.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
| Дополнительные возможности |
|---|
| Интерфейс |
На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
| Математика |
Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов |
Сохранение 10 профилей настроек, 10 шаблонов допуск, контроля. Регистрация в память до 1000 кадров с записи и воспроизведениярегулируемой скоростью |
| Общие данные |
|---|
| ЖК-дисплей |
Цветной, диагональ 17,8 см (WVGA, разрешение 800×480 точек) |
| Напряжение питания |
120…240 В (± 10 %), 50 Гц |
| Потребл. мощность |
30 Вт |
| Габаритные размеры |
313 х 108 х 142 мм |
| Масса |
2 кг (без аксессуаров) |
