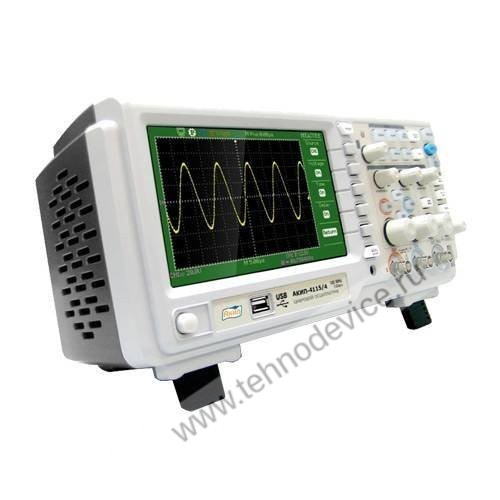

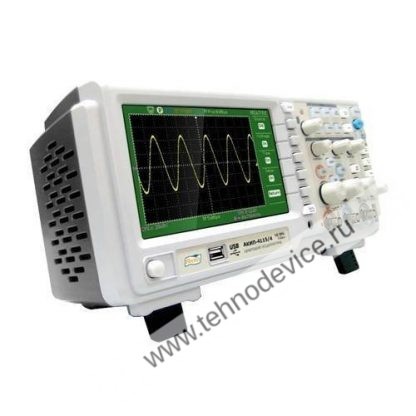

Осциллограф АКИП-4115/3

Узнать цену



    Описание

    • Количество каналов: 2
    • Полоса пропускания 25, 40, 60, 100, 150, 200 МГц
    • Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
    • Макс. объем памяти: 2 МБ
    • Интерполяция: Sin X/х, линейная
    • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    • Автоматические (до 32-х параметров) и курсорные Δ-измерения
    • Режим автоизмерения задержек 2-х сигналов (фаза и время — 8 параметров)
    • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров),пиковый детектор 10 нс
    • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
    • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
    • Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см., режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
    АКИП-4115/3
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…60 МГц
    Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел
    Погрешность уст. Коткл. ± 3%
    Время нараст. (не более) 5,8 нс
    Входной импеданс 1 МОм/17 пФ
    Макс. вх. напряжение 400 В пик-пик (х10); кат I
    Связь по входу Открытый, закрытый, земля
    Коэффициент деления 1х, 10х, 100х, 1000х
    Канал горизонтального отклонения
    Коэф. развертки (Кразв.) 5 нс — 50 с/дел
    Погрешность уст. Кразв. 0,01%
    Режимы работы Основной, окно, ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Каналы 1, 2, внешний
    Режимы запуска развертки Автоколебательный, ждущий
    Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 1 ГГц – 1 канал, 500 МГц – 2 канала
    Эквив. частота дискретиз. 50 ГГц на канал
    Интерполяция
    Объем памяти на канал:
    —         быстрая память 20 кБ (40 кб при объед. каналов)
    —         длинная память 1 МБ (2 МБ при объед. каналов)
    Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел)
    Курсорные измерения
    Режимы ручной, автоизмерения, слежение (трэк)
    Виды измерений DU; DT; 1/DT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
    Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Интерфейс На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование результатов Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
    Общие данные
    ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
    Напряжение питания 100…240 В (± 10 %), 50 Гц
    Габаритные размеры 339 × 148 × 110 мм
    Масса 2,4 кг
