Осциллограф АКИП-4113/А
Узнать цену
Описание

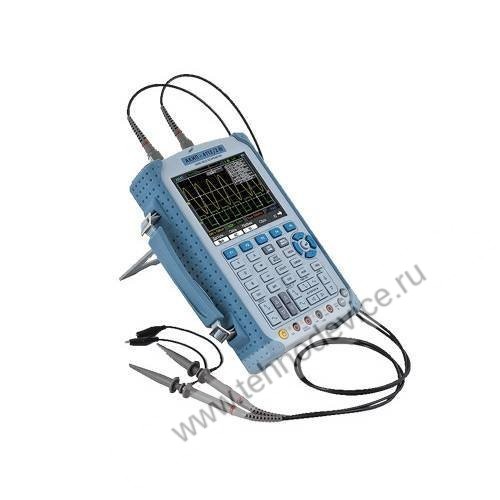

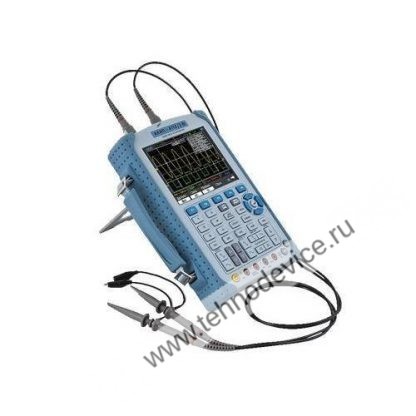

АКИП-4113 – современный цифровой двухканальный осциллограф. Устройство имеет режим мультиметра, так что с его помощью можно измерять ещё и емкость, сопротивление, напряжение, силу тока, а также проводить прозвон электроцепей. Выпускается несколько модификаций АКИП-4113, различающихся полосой пропускания.
Данные, полученные в ходе наблюдения, выводятся на цветной жидкокристаллический экран осциллографа АКИП-4113. Таким образом, во время работы пользователь может сравнить результаты, полученные по двум каналам. Устройство имеет функции математической обработки результатов, что упрощает работу с полученными данными. Аппарат выполняет автоматические и курсорные измерения, а также имеет специальный режим «слежение», функцию допускового контроля и режим X-Y.
Осциллограф АКИП-4113 допускает несколько режимов синхронизации: фронтальная, попеременная по 2-м каналам, попеременный запуск, синхронизация по наклону, времени спада или нарастания, а также режим ТВ-синхронизации.
Данные, полученные с помощью прибора, сохраняются во встроенной памяти осциллографа на 2 ГБ с возможностью расширения до 16 ГБ. Осциллограф АКИП-4113 имеет длину памяти 512 КБ на канал. Прибор покадрово регистрирует и воспроизводит осциллограммы. Скорость записи и вывода графиков может регулироваться пользователем, максимальная скорость – 1000 кадров в секунду. Полученные осциллограммы можно перенести на ПК или внешний носитель с помощью USB–интерфейса, который поставляется в комплекте с устройством.
Питание АКИП-4113 автономно, аккумулятор обеспечивает 3,5 часа работы. Также предусматривается работа прибора от сети. Аппарат имеет ударопрочный корпус со специальным покрытием, обеспечивающим защиту от механических повреждений и мелких царапин. Осциллограф АКИП-4113 поставляется вместе с адаптером, USB- интерфейсом и ПО, пробником, измерительными щупами, защитным кейсом.
| Параметры | АКИП-4113/1А | АКИП-4113/2А | АКИП-4113/3А |
|---|---|---|---|
| Режим осциллографа | |||
| Канал вертикального отклонения | |||
| Полоса пропускания | 0…60 МГц | 0…100 МГц | 0…150 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел | ||
| Погрешность уст. Коткл. | ± 3 % (при Котк 10 мВ/дел…5 В/дел); ± 4 % (при Котк 2 мВ/дел…5 мВ/дел) | ||
| Время нарастания | ≤ 5,8 нс | ≤ 3,8 нс | ≤ 2,3 нс |
| Входной импеданс | 1 МОм ±2% / 20 пФ ±3 пФ | ||
| Макс. вх. напряжение | 300 Вскз (делитель 10:1); 150 Вскз (делитель 1:1) | ||
| Связь по входу | Открытый, закрытый, “земля” | ||
| Канал горизонтального отклонения | |||
| Коэф. развертки (Кразв.) | 2 нс/дел…2000 с/дел | ||
| Погрешность уст. Кразв. | ±0,005 % | ||
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y | ||
| Синхронизация | |||
| Ист. синхронизации | Канал 1, Канал 2 | ||
| Тип синхронизации | По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск (для наблюдения 2-х сигналов различной частоты) | ||
| Аналого-цифровое преобразование | |||
| Разрядность АЦП | 8 бит | ||
| Макс. частота дискретизации | 1 ГГц | ||
| Эквивалентная 25 ГГц (для периодического сигнала) | |||
| Объем памяти | Переключаемая: 512 кБ на канал (1 МБ при объединении каналов) | ||
| Режим сбора данных | Нормальный, усреднение, самописец (от 100мс/дел) | ||
| Измерения | |||
| Автоматические | Частота, период, среднее, пик-пик, цикл скз, минимум, максимум, время нарастания; время спада, длит.+; длит | ||
| Курсорные | ΔU, ΔT, Δ1/T (вручную, режим «слежение») | ||
| Режим мультиметра | |||
| Постоянное и переменное (СКЗ) напряжение | |||
| Пределы измерения напряжений DC | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В | ||
| Пределы измерения напряжений AC | 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц) | ||
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В | ||
| Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ | |||
| Вх. сопротивление | 10 МОм | ||
| Погрешность | Пост.: ± 1 % ± 1 емр | ||
| Перем.: ± 1 % ± 3 емр | |||
| Постоянный и переменный (СКЗ) ток | |||
| Предел измерений | 60 мА, 600 мА, 6 А, 10 А | ||
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | ||
| Диапазон частот | 30 … 400 Гц | ||
| Погрешность измерения | Пост. ток: ± 1,5% ± 1емр (60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А); Перем. ток: ± 1,5% ± 3емр(60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А) | ||
| Сопротивление | |||
| Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм | ||
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | ||
| Погрешность | ± 1% ± 1емр (600 Ом…6 МОм); ± 1,5% ± 3емр (60 МОм) | ||
| Емкость | |||
| Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ | ||
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | ||
| Погрешность | ± 1% ± 1емр | ||
| Минимальное измеряемое значение ёмкости равно | 5 нФ | ||
| Дополнительные возможности | |||
| Интерфейс | USB 2.0 для сохранения данных и дистанционного управления | ||
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | ||
| Документирование | Запись и воспроизведение до 1000 кадров | ||
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV | ||
| Доп. контроль | проверка по шаблону (по маске): Годен/ Негоден | ||
| Общие данные | |||
| Память | 2 ГБ (SD-Card); расширение до 16 ГБ — опция | ||
| ЖК-дисплей | Диагональ 14,5 см, QVGA (640 × 480); мультиметр — макс. инд. «6.000» | ||
| Интерфейс | USB 2.0 | ||
| Универсальное питание | ~220 В/ 50 Гц; <-> 8,5 В постоянное 1,5 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 4500 А*ч (сред. время автономной работы 3,5 часа) | ||
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % | ||
| Габаритные размеры | 245 × 163 × 52 мм | ||
| Масса | 1,2 кг (с аккумулятором) | ||
