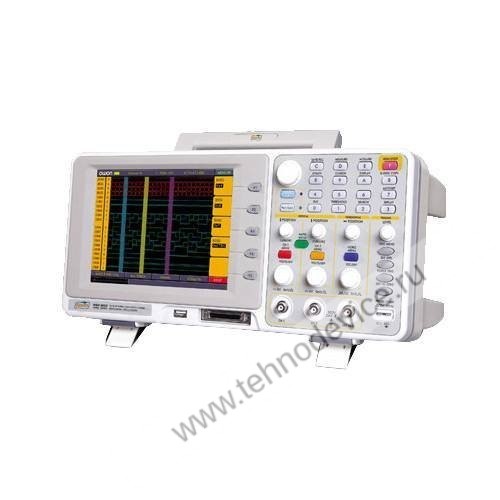

АКИП4104 представляет собой комбинированный прибор «2 в 1». Он сочетает в себе функциональность цифрового запоминающего осциллографа и возможности 16-кан. логического анализатора. Это обеспечивает пользователю широкие возможности для наблюдения аналоговых сигналов до 25 МГц и отысканию проблем в цифровых шинах с тактовой частотой до 33 МГц при их отладке и настройке.

В режиме «Осциллограф» наличие внутренней памяти позволяет сохранять осциллограммы (до 4-х) с возможностью последующего их вызова на дисплей. При необходимости форма сигнала из адреса «А» может быть использована в качестве опорной, т.е. выводиться одновременно с текущим входным сигналом. Это удобно, например, в режиме наблюдения осциллограмм в контрольных точках радиотракта.

В режиме «Логический анализатор» имеется возможность декодирования не только параллельных потоков по шине, но и последовательных данных. Доступно сохранение: до 4-х форм входного сигнала (цифровых посылок) или до 10 профилей настроек органов управления (по выбору).

Заслуживает внимания широкий выбор типов синхронизации (по фронту, по шине, по шаблону, последовательный, по длительности, пороговое напряжение) и режимов запуска (пред-запуск, запуск в окне, пост-запуск), который встречается не во всех моделях даже брендовых цифровых осциллографов.

В новом осциллографе имеется возможность сохранять данные непосредственно на USB-носитель, что значительно упрощает передачу выбранных данных (отсчёты осциллограмм) и облегчит последующую обработку сохранённых результатов.

Русифицированный интерфейс, удачно структурированное меню и оптимальное расположение органов управления позволяет пользователю, имеющему только базовые навыки, приступить к работе немедленно, практически без необходимости длительного освоения.

Отличительной особенностью АКИП-4104 является яркий, контрастный и большой цветной ЖК-дисплей с диагональю 20 см. Осциллограф имеет оптимальные массо-габаритные параметры: небольшие размеры 350 × 157 × 120 мм и вес всего около 1 кг !!!. В качестве опции предусмотрена возможность установки аккумуляторной батареи, что обеспечит автономное применение осциллографа в «полевых» условиях.

Широкий перечень технических возможностей, функциональных режимов и пользовательских настроек позволяет использовать бюджетный осциллограф АКИП-4104 для различных инженерно-технических приложений и измерительных задач (НИОКР, сервис, техническая эксплуатация, диагностика и ремонт, научные лаборатории и учебные заведения, инженерный дизайн).
