Модуль Graphtec GL7-V «Напряжение»
Узнать цену
Описание

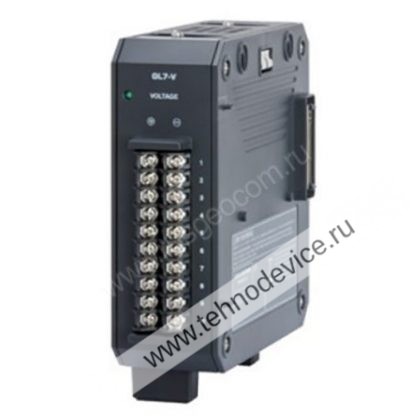

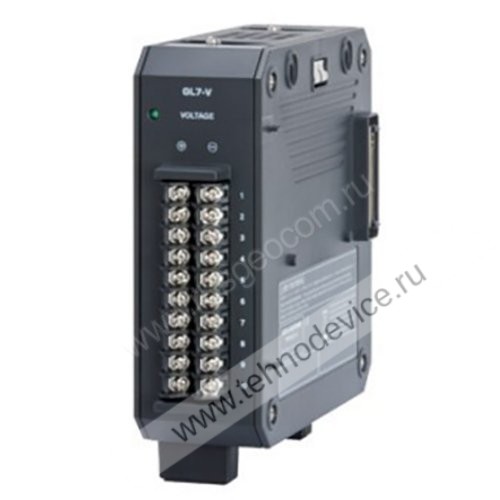

МодульGraphtec GL7-V «Напряжение» для регистратора GL7000 10-ти канальный, напряжение 10 мВ — 100 В, дискретизация 1 мс — 1 час.
Купить Graphtec GL7-V , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
| Graphtec GL7-V | Graphtec GL7-HSV | ||
|---|---|---|---|
| Количество каналов | 10 каналов | 4 канала | |
| Входной метод | Все входные каналы несбалансированны, изолированы, одновременная выборка, винтовая клеммная панель (винты М3) | Все входные каналы несбалансированны, изолированы, одновременная выборка, панель BNC разъемов | |
| Скорость выборки (интервал дискретизации) | От 1 000 выборок/с до 1 выборки/ч (от 1 мс до 1 ч интервал дискретизации) | От 1 млн. выборок/с до 1 выборки/ч (от 1 мкс до 1 ч интервал дискретизации) | |
| Встроенная RAM память | 2 000 000 выборок для каждого канала | ||
| Диапазон измерений | 100, 200, 500 мВ, 1, 2, 5, 10, 20, 50, 100 В, 1-5 В/полная шкала | ||
| Точность измерений *1 | ±0.25% от полной шкалы | ||
| Аналого-цифровой преобразователь | Преобразование аналог-код с поразрядным уравновешиванием (эффективное разрешение 1/40000 от полного диапазона измерений) | ||
| Полное входное сопротивление | 1МОм ±5% | ||
| Максимальное входное напряжение | Между (+) и (-) канала | От 100 мВ до 1 В диапазона: 60 Врнс* От 2 В до 100 В диапазона: 100 Врнс* |
|
| Между каналами | 60 Врнс* | ||
| Между каналом и землей | 60 Врнс* | ||
| Предельное выдерживаемое напряжение | Между каналами | 1000 Врнс* в течение 1 минуты | |
| Между каналом и землей | 1000 Врнс* в течение 1 минуты | ||
| Изоляция | Между входами и землей | Минимально 50 МОм (на 500 В постоянного тока) | |
| Коэффициент ослабления синфазного сигнала | Минимально 90 дБ (50/60 Гц, источник сигнала полного входного сопротивления: максимально 300 Ом) | ||
| Частотная характеристика | При постоянном токе до 1 кГц (на +1/-3 дБ) | При постоянном токе до 200 кГц (на +1/-3 дБ) | |
| Фильтр | Нижних частот | Выкл., линейный (1.5 Гц) 5, 50, 500 Гц (-3дБ, 6дБ/октава) | Выкл., линейный (1.5 Гц) 5, 50, 500, 5 т, 50 т Гц (-3дБ, 6дБ/октава) |
| Внешние габариты (ШхГхВ) | 49х136х160 (не включая выступающие детали) | ||
| Масса | Порядка 840 г | Порядка 740 г | |
*Врнс – размах напряжения сигнала
