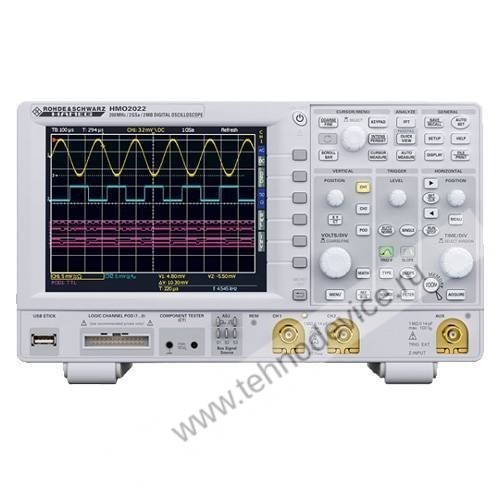

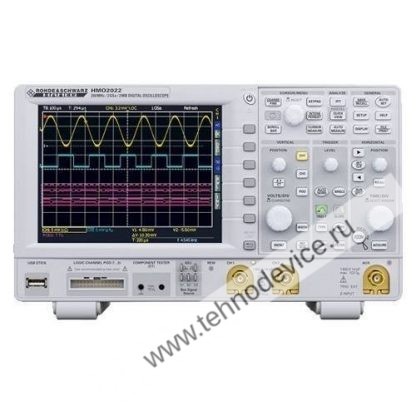

Компактный цифровой осциллограф Rohde & Schwarz HMO722

Узнать цену



    Описание

    В классе осциллографов нижнего ценового диапазона модели серии HMO COMPACT являются наиболее приемлемыми, сочетая в себе компактные габаритные размеры, великолепные технические характеристики и простоту применения по приемлемой цене. Широкий выбор полос пропускания, сочетание аналоговых и логических каналов, усовершенствованные способы синхронизации, широкий спектр анализа полученных данных, упрощённый обмен информацией с другими измерительными приборами и периферийными устройствами – всё это позволяет решать различные современные конструкторские задачи.

    Купить осциллограф Rohde & Schwarz HMO722, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    R&S HMO722
    Число аналоговых каналов 2
    Число логических каналов 8
    Полоса пропускания 70 МГц
    (при коэффициенте отклонения ≥ 5 мВ/дел)
    Полоса пропускания (при коэффициенте отклонения ≤ 2 мВ/дел) 20 МГц
    Время нарастания переходной характеристики (расчетное)
    Диапазон значений коэффициента отклонения от 1 мВ/дел до 10 В/дел
    Импеданс (аналоговые каналы) 1 МΩ, 14 пФ +/-2 пФ
    Импеданс (логические каналы) 100 кΩ,
    Максимальное входное напряжение 200 В (DC +пик. AC)
    Максимальное входное напряжение 40 В (DC +пик. AC)
    (логические каналы)
    Система горизонтального отклонения
    Диапазон временной развертки от 2 нс/дел до 50 с/дел
    Погрешность временной развертки 50×10-6
    Функция ZOOM до 50’000:1
    Система сбора данных
    Частота дискретизации (аналоговые каналы) 2 х1 ГВыб/с, 1 х 2 ГВыб/с
    Частота дискретизации (логические каналы) 8 х1 ГВыб/с
    Глубина памяти 2 х 1 Мточек, 1 х 2 Мточек
    Разрядность АЦП 8 бит (до 10 бит в режиме HiRes)
    Скорость обновления до 2’000 осциллограмм/с
    Система синхронизации
    Источники синхронизации Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов
    Режимы запуска Автоматический, ждущий, однократный
    Виды запуска по фронту, по спаду, по фронту и спаду, длительности импульса,
    видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
    Анализ осциллограмм
    Автоматические измерения 28 измерений, разбитых по категориям времени и амплитуды
    Статистика Минимальное/максимальное значение, Стандартное отклонение
    Курсоры Амплитудные, временные
    Математическая обработка Пользовательские выражения, редактор формул
    Частотомер 6 разрядов
    Тестер компонентов
    Параметры тестового сигнала 10 Впик, 10 мАпик, 50 Гц/ 200 Гц
    Дисплей
    Диагональ 16,5 см (6,5″)
    Разрешение 640х480 пикселей (VGA Color TFT)
    Цветовая схема 256 цветов
    Общие характеристики
    Интерфейсы USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB
    Габаритные размеры (Ш-В-Г), мм 285-175-140
    Масса
