Кабельный анализатор Fluke Networks OFP-CFP-MI INTL

Узнать цену



    Описание

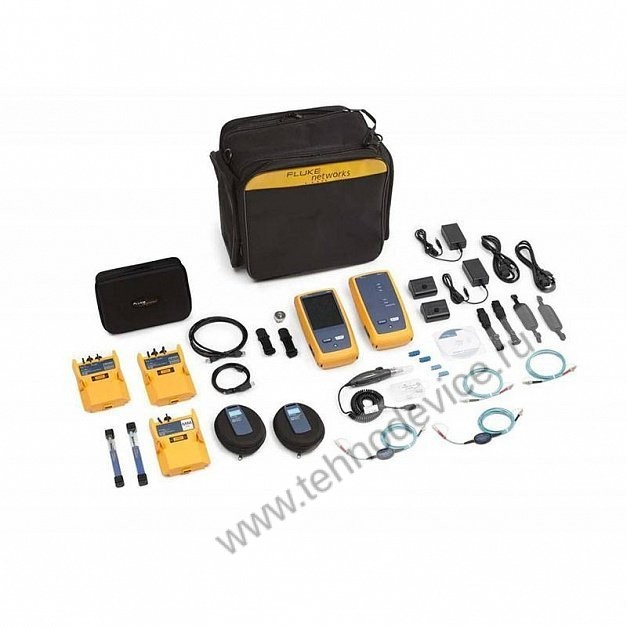

    Кабельный анализатор Fluke Networks OFP-CFP-MI INTL. Многомодовый комплект OptiFiber Pro Multimode OTDR и CertiFiber Pro Multimode с набором для обследования.

    Купить Fluke Networks OFP-CFP-MI INTL , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    Fluke Networks OptiFiber PRO
    Многомодовый модуль Одномодовый модуль Модуль QUAD
    Длины волн 850 нм ± 10 нм
    1300 нм +35/-15 нм
    1310 нм ± 25 нм
    1550 нм ± 30 нм
    850 нм ± нм
    1300 нм +35/-15 нм
    1310 нм ±25 нм
    1550 нм ±30 нм
    Совместимые типы оптоволокна 50/125 мкм
    62,5/125 мкм
    Одномодовый 50/125 мкм
    62,5/125 мкм
    Одномодовый
    Мертвая зона событий 1 850 нм: 0,5 м стандарт
    1300 нм: 0,7 м стандарт
    1310 нм: 0,6 м стандарт
    1550 нм: 0,6 м стандарт
    850 нм: 0,5 м стандарт
    1300 нм: 0,7 м стандарт
    1310 нм: 0,6 м стандарт
    1550 нм: 0,6 м стандарт
    Мертвая зона затухания 2 850 нм: 2,5 м стандарт
    1300 нм: 4,5 м стандарт
    1310 нм: 3,6 м стандарт
    1550 нм: 3,7 м стандарт
    850 нм: 2,5 м стандарт
    1300 нм: 4,5 м стандарт
    1310 нм: 3,6 м стандарт
    1550 нм: 3,7 м стандарт
    Динамический диапазон 3, 5, 6 850 нм: 28 дБ, стандартно
    1300 нм: 30 дБ,
    стандартно
    1310 нм: 32 дБ, стандартно
    1550 нм: 30 дБ, стандартно
    850 нм: 28 дБ, стандартно
    1300 нм: 30 дБ, стандартно
    1310 нм: 32 дБ, стандартно
    1550 нм: 30 дБ, стандартно
    Установка максимальной длины 40 км 130 км MM: 40 км
    SM: 130 км
    Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 850 нм: 9 км
    1300 нм: 35 км
    1310 нм: 80 км
    1550 нм: 130 км
    850 нм: 9 км
    1300 нм: 35 км
    1310 нм: 80 км
    1550 нм: 130 км
    Диапазон отражающей способности 4, 5 850 нм: -14 дБ – -57 дБ (стандартно)
    1300 нм: -14 дБ – -62 дБ (стандартно)
    1310 нм: -14 дБ – -65 дБ (стандартно)
    1550 нм: -14 дБ – -65 дБ (стандартно)
    850 нм: -14 дБ – -57 дБ (стандартно)
    1300 нм: -14 дБ – -62 дБ (стандартно)
    1310 нм: -14 дБ – -65 дБ (стандартно)
    1550 нм: -14 дБ – -65 дБ (стандартно)
    Разрешающая способность пробы 3 см – 400 см 3 см – 400 см 3 см – 400 см
    Продолжительность импульса (номинальная) 850 нм: 3, 5, 20, 40, 200 нс
    1300 нм: 3, 5, 20, 40, 200, 1000 нс
    1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс 850 нм: 3, 5, 20, 40, 200 нс
    1300 нм: 3, 5, 20, 40, 200, 1000 нс
    1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
    Время тестирования (на длину волны) Автоматическая настройка:
    5 с (стандартно)
    Автоматическая настройка:
    10 с (стандартно)
    Автоматическая настройка:
    MM – 5 с (стандартно)
    SM – 10 с (стандартно)
    Настройка быстрого тестирования:
    2 с (стандартно)
    Настройка быстрого тестирования:
    5 с (стандартно)
    Настройка быстрого тестирования:
    MM – 2 с (стандартно)
    SM – 5 с (стандартно)
    Настройка наивысшей точности:
    2 – 180 с
    Настройка наивысшей точности:
    5 – 180 с
    Настройка наивысшей точности:
    MM – 2 – 180 с M
    SM – 5 – 180 с
    Настройка FaultMap:
    2 с (стандартно), 180 с (макс.)
    Настройка FaultMap:
    10 с (стандартно), 180 с (макс.)
    Настройка FaultMap:
    MM – 2 с (стандартно), MM – 180 с (макс.)
    SM – 10 с (стандартно), SM – 180 с (макс.)
    Настройка OTDR для центра обработки данных:
    1 с (стандартно при 850 нм), 7 с (макс.)
    Настройка OTDR для центра обработки данных:
    20 с (стандартно), 40 с (макс.)
    Настройка OTDR для центра обработки данных:
    MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.)
    SM – 20 с (стандартно) SM – 40 с (макс.)
    Ручная настройка:
    3, 5, 10, 20, 40, 60, 90, 120, 180 с
    Ручная настройка:
    3, 5, 10, 20, 40, 60, 90, 120, 180 с
    Ручная настройка:
    -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM — 3, 5, 10, 20, 40, 60, 90, 120, 180 с


    1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.

    2. Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.

    3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.

    4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.

    5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.

    6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
    7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

    8. 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

    9. 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).

    10. 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).

    11. Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.

    12. дБ колебания на шаг 1 дБ.

    13. Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.



    Спецификация датчика FiberInspector
    Увеличение ~ 200-кратное увеличение с дисплеем OptiFiber Pro
    Источник света Синий светодиод
    Источник питания Базовый блок Versiv
    Поле обзора (FOV) Горизонтально: 425 мкм
    Вертикально: 320 мкм
    Минимальный регистрируемый размер частиц 0,5 мкм
    Размеры Приблизительно 1175 x 35 мм без наконечника адаптера
    Масса 200 г
    Диапазон температур Рабочая: 0 – +50 °C
    Хранение: от -20 °C до +70 °C
    Сертификация CE (при использовании с базовым блоком)


    Спецификации VFL
    Управление включением/выключением Механический выключатель и кнопка на сенсорном экране
    Выходная мощность 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм)
    Рабочая длина волны Номинал 650 нм
    Ширина спектра (среднеквадратичное значение) ±3 нм
    Режимы вывода Непрерывные волны и импульсный режим (2 — 3 Гц частоты мигания)
    Соединительный адаптер Универсальный 2,5 мм
    Безопасность лазера (классификация) Класс II CDRH, соответствие стандарту EN 60825-2


    Общие характеристики
    Экран 640 x 480 пикс, сенсорный
    Масса Основной блок с модулем и аккумулятором: 1,28 кг
    Размеры Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
    Питание Блок литиево-ионных батарей, 7,2 В
    Время работы от батарей Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна
    Время зарядки
    При выключенном тестере 4 часа зарядки, чтобы зарядить от 10% до 90%
    При включенном тестере 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером


    Условия эксплуатации
    Рабочая температура* -18 – 45 °C
    Диапазон нерабочих температур -30 – 60 °C
    Рабочая высота над уровнем моря 4 000 м
    3200 м с адаптером переменного тока
    Высота над уровнем моря при хранении 12 000 м
    Электромагнитная совместимость EN 61326-1

    * При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 °C. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.

    * Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели.



      Fluke Networks CertiFiber Pro
    Спецификации измерителя мощности
    Входной разъем Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Тип детектора InGaAs
    Длины волн 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
    Колебания измерения мощности 1,2 < ± 5 % ± 32 пВт
    Линейность измерений 3 < ± 0,1 дБ
    Период перекалибровки 1 год

    1. ± 100 пВт при 850 нм

    2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

    3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.



      Спецификации потерь/длины
    Технические характеристики Многомодовые модули CertiFiber Pro
    Скорость тестирования (не включает время привязки) Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Входные/выходные разъемы Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Условия подключения 1,2 Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
    Типы протестированного волокна1,2 50/125 мкм или 62,5/125 мкм
    Тип и длина волны источника Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
    Максимальное измерение длины 12 км
    Точность измерения длины ± 1,5 плюс ± 1% длины
    Выходная мощность (номинальная) ≥ -24 дБм с EF-TRC
    Стабильность выходной мощности 3 ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут

    1. На выходе EF-TRC

    2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%

    3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре



      Спецификации потерь/длины(продолжение)
    Длины волн источника 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
    Power Measurement Uncertainty 1,2 < ± 5% ±32 пВт
    Линейность измерений3 < ± 0,1 дБ
    Период перекалибровки 1 год

    1. ±100 пВт при 850 нм

    2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

    3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
