Кабельный анализатор Fluke Networks CFP-100-SI INTL

Узнать цену



    Описание

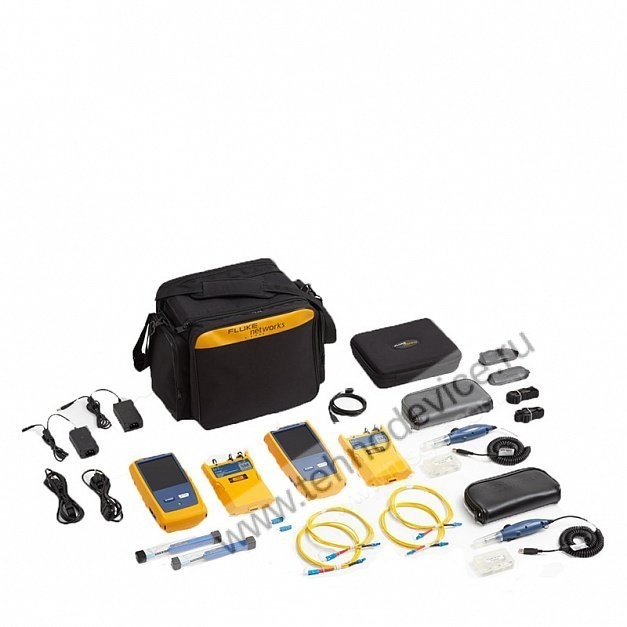

    Кабельный анализатор Fluke Networks CFP-100-SI INTL CertiFiber Pro Singlemode OLTS с осмотром с обоих концов.

    Комплект для тестирования оптических потерь CertiFiber® Pro

    Ускоряет каждый этап сертификации оптоволоконных соединений

    • Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды
    • Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC
    • Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro
    • Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно
    • Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами
    • Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов
    • Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора
    • Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна
    • Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с «отрицательными потерями»
    • При комплектации модулем Quad поддерживает как многомодовое, так и одномодовое тестирование потерь
    • Увеличенная длина одномодовых соединений – до 130 км
    • Встроенный визуальный локализатор неисправностей
    • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
    • Совместим с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

    Купить Fluke Networks CFP-100-SI INTL , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

      Fluke Networks CertiFiber Pro
    Спецификации измерителя мощности
    Входной разъем Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Тип детектора InGaAs
    Длины волн 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
    Колебания измерения мощности 1,2 < ± 5 % ± 32 пВт
    Линейность измерений 3 < ± 0,1 дБ
    Период перекалибровки 1 год

    1. ± 100 пВт при 850 нм

    2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

    3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.



      Спецификации потерь/длины
    Технические характеристики Многомодовые модули CertiFiber Pro
    Скорость тестирования (не включает время привязки) Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Входные/выходные разъемы Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Условия подключения 1,2 Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
    Типы протестированного волокна1,2 50/125 мкм или 62,5/125 мкм
    Тип и длина волны источника Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
    Максимальное измерение длины 12 км
    Точность измерения длины ± 1,5 плюс ± 1% длины
    Выходная мощность (номинальная) ≥ -24 дБм с EF-TRC
    Стабильность выходной мощности 3 ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут

    1. На выходе EF-TRC

    2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%

    3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре



      Спецификации потерь/длины(продолжение)
    Длины волн источника 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
    Power Measurement Uncertainty 1,2 < ± 5% ±32 пВт
    Линейность измерений3 < ± 0,1 дБ
    Период перекалибровки 1 год

    1. ±100 пВт при 850 нм

    2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

    3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.



      Visual Fault Locator (VFL)
    Выходная мощность >-5 дБм
    <0 dBm
    Одномодовое волокно SMF-28
    Непрерывная волна
    Разъем SC/UPC
    Рабочая длина волны Номинал 650 нм
    Режимы вывода Непрерывная волна
    Импульсный режим (2 — 3 Гц частоты мигания)
    Адаптер разъема Универсальный 2,5 мм
    Безопасность лазера Класс II CDRH
    Диапазон нерабочих температур


      Условия эксплуатации
    Рабочая температура от -18 °C до 45 °C
    Температура хранения от -30°C до +60 °C
    Относительная рабочая влажность %
    ( без конденсации, при температуре)
    от 0% до 90%, от 0 °C до 35 °C
    от 0% до 70%, от 35 °C до 45 °C
    Вибрация Случайная, 2 г, 5–500 Гц
    Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
    Безопасность CSA C22.2 № 1 010,1: 1992
    EN 61010-1 1st Edition + Amendments 1, 2
    Степень загрязнения 2
    Высота над уровнем моря Рабочая: 4 000 м; хранение: 12 000 м
    Электромагнитная совместимость EN 61326–1
