Генератор высоких частот Rohde & Schwarz HM8135-X

Узнать цену



    Описание

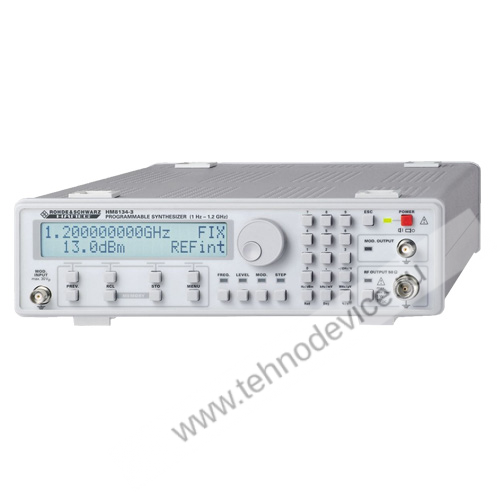

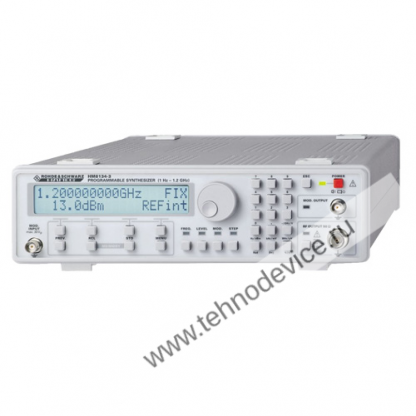

    Генератор сигналов R&S HM8134-3/HM8135 — немецкий высокочастотный программируемый синтезатор. Высокочастотный генератор имеет несколько модификаций, сходных по своим техническим характеристикам, но отличных по диапазону частоты: 1 Гц – 1,2 ГГц для модели HM8134-3 и 1 Гц – 3 ГГц для модели HM8135.

    Основным назначением синтезаторов высокочастотных сигналов, к которым относится Rohde & Schwarz HM8134-3/HM8135, является воспроизведение радиочастотных электромагнитных колебаний с высоким разрешением по частоте. Имитация сигналов необходима для тестов при разработке, эксплуатации и монтаже радиоэлектронных высокочастотных схем и телекоммуникационного оборудования. В основу работы генератора положен метод прямого цифрового синтеза сигнала – Direct Digital Synthesis. Его частота синхронизируется внутренним опорным генератором или внешним источником.

    Главными преимуществами, позволяющими эффективно использовать генератор сигналов при разработке аналоговых высокочастотных схем, являются:

    • большой динамический диапазон;
    • наличие малошумящего усилителя;
    • выходная мощность до 13 дБмВт;
    • выдача синусоидального сигнала без помех за счет высокой спектральной частоты;
    • превосходный режим развертки;
    • наличие нескольких типов внутренней модуляции – синусоидального, прямоугольного, треугольного и с линейно изменяющимся сигналом с частотой до 200 кГц;
    • использование внутренней коррекции смещения.

    В генераторе сигналов R&S HM8134-3/HM8135 предусмотрено несколько режимов модуляции – амплитудной, частотной, фазовой, импульсной. Для обеспечения высокой стабильности частоты – 0,5 × 10–6, – в широком диапазоне температур, в качестве источника опорного сигнала используется термокомпенсированный кварцевый генератор. Он применяется в моделях HM8134-3х и HM8135х. Управление режимами работы производится с виртуальной панели внешнего персонального компьютера, который соединяется с синтезатором частот посредством сдвоенного интерфейса RS-232/USB или опционально установленной шины IEEE-488.

    Цена R&S HM8134-3/HM8135 оптимальна для прибора, демонстрирующего уникально широкий частотный диапазон, великолепную развертку, высокую спектральную чистоту, высокое разрешение и стабильность по частоте.

    Купить генератор сигналов R&S HM8134-3/HM8135 вы можете в нашем интернет-магазине.

      HM8134-3/HM8135
    Частота
    Диапазон частот
    НМ8134-3, HM8134-3X
    НМ8135, HM8135-X
    1 Гц…1,2 ГГц
    1 Гц…3 ГГц
    Разрешение 1 Гц
    Время установки <10 мс
    Источник опорной частоты 10 МГц
    Температурная нестабильность (0…50°C) ±0,5 х 10(-6)
    HM8134-3, HM8135 (TCXO)
    HM8134-3X, HM8135-X (OCXO)
    ±1 х 10(-8)
    Старение <+/-1,0х 10(-6)/год
    HM8134-3, HM8135 (TCXO)
    HM8134-3X, HM8135-X (OCXO) >
    <1,0х 10(-9)/день
    Стандартный: термокомпенсированный кварцевый генератор (TCXO)
    Температурная нестабильность (0…50°C) ≤±0,5 х 10-6
    Старение ≤±1 х 10-6
    Опция: OCXO (HO85)
    Температурная нестабильность (0…50°C) ≤±1x 10-8
    Старение ≤±1x 10-9/день
    Выход сигнала опорной частоты (на задней панели)
    Уровень ТТЛ
    Вход внеш. сигнала опорн. частоты (на задней панели)
    Уровень >0 дБмВт
    Частота 10 МГц ± 20 х 10-6
    Спектральная чистота (без модуляции)
    Гармонические составляющие ≤-35 дБн
    Негармонические составляющие ≤-55 дБн для НМ8134-3, HM8134-3X
    (отстройка от несущей>15 кГц) ≤-50 дБн для НМ8135, HM8135-X
    Субгармонические составляющие ≤-50 дБн (<2,1 ГГц)
    для НМ8135, HM8135-X ≤-43 дБн (>2,1 ГГц)
    Фазовый шум (отстройка от несущей 20 кГц)
    f <16 МГц ≤-120 дБн/Гц
    16 МГц ≤f <250 МГц ≤-94 дБн/Гц для НМ8134-3, HM8134-3X
    ≤-95 дБн/Гц для НМ8135, HM8135-X
    250 МГц ≤f <500 МГц ≤-105 дБн/Гц
    500 МГц ≤f <1000 МГц ≤-100 дБн/Гц
    1000 МГц ≤f <1200 МГц ≤-95 дБн/Гц для НМ8134-3, HM8134-3X
    1 ГГц ≤f <2 ГГц ≤-95 дБн/Гц для НМ8135, HM8135-X
    2 ГГц ≤f <3 ГГц ≤-90 дБн/Гц для НМ8135, HM8135-X
    Остаточная ЧМ ≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц)
    для НМ8134-3, HM8134-3X
    для НМ8135, HM8135-X
    тип. <4 Гц; ≤6,5 Гц (в полосе 0,3…3 кГц)
    Остаточная AM тип. <0,06% (в полосе 0,03…20 кГц)
    Выходной уровень
    Диапазон -127 … +13 дБмВт для НМ8134-3, HM8134-3X
    -135 … +13 дБмВт для НМ8135, HM8135-X
    Разрешение 0,1 дБ
    Отображаемое смещение для внешнего ослабления 0,0…30,0 дБ с шагом 0,1
    Погрешность воспроизведения
    для уровня >-57 дБмВт ≤ ±0,5 дБ
    для уровня <-57 дБмВт ≤ ±(0,5 дБ + (0,2 x (-57 дБмВт — уровень))/10)
    Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт
    для уровня >-57 дБмВт ≤ ±0,7 дБ
    для уровня <-57 дБмВт ≤ ±(0,7 дБ + (0,5 x (-57 дБмВт — уровень))/10)
    Импеданс 50 Ом
    КСВН ≤2 для НМ8134-3, HM8134-3X ≤1,5 (f ≤1 ГГц) для НМ8135, HM8135-X
    ≤2,5 (f >1 ГГц) для НМ8135, HM8135-X
    Источники модуляции
    Внутренний синусоидальный от 10 Гц до150 кГц (НМ8134-3, HM8134-3X) или до 200 кГц (для НМ8135, HM8135-X)
      прямоугольный 10 Гц…20 кГц, треугольный, пилообразный
    Разрешение 10 Гц
    Внешний (вход на передней панели)
    Импеданс 10 кОм II 50 пФ
    Входной уровень 2 Вразмах на всю шкалу
    Связь входа по переменному или постоянному току
    Выход (на передней панели)
    Уровень 2 Вразмах
    Импеданс 1 кОм
    Амплитудная модуляция (уровень ≤+7 дБмВт)
    Источник внутренний или внешний
    Коэффициент модуляции 0…100%
    Разрешение 0,1%
    Погрешность ±4% от показания ± 0,5%
      (коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц)
    Внешняя АЧХ (до -1 дБ) для перем. тока от 10 Гц до50 кГц (НМ8134-3, HM8134-3X) или до 100 кГц (для НМ8135, HM8135-X)
    Искажения <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц)
    <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)
    Частотная модуляция
    Источник внутренний или внешний
    Девиация ±200 Гц…400 кГц (зависит от частотн. диапазона)
    Разрешение 100 Гц
    Погрешность ±3% + остаточн. ЧМ (fмод ≤ 5 кГц)
    ±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц)
    Внешняя АЧХ (до -1 дБ)
    Связь по пост. току 0…100 кГц
    Связь по перем. току от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц
    Искажения <1% для девиации ≥50 кГц при 1 кГц
    <3% для девиации ≥10 кГц при 1 кГц
    Фазовая модуляция
    Источник внутренний или внешний
    Девиация
    <16 МГц 0…3,14 рад
    >16 МГц 0…10 рад
    Разрешение 0,01 рад
    Погрешность ±5% до 1 кГц + остаточная ФМ
    Внешняя АЧХ (до -1 дБ)
    Связь по пост. току 0…100 кГц
    Связь по перем. току от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц
    Искажения <3% для fмод = 1 кГц и девиации = 10 рад

    Частотная манипуляция (ЧМн)
    Диапазон (F0…F1) 16 МГц…3 ГГц (модель HM8135)
    16 МГц…1,2 ГГц (модель HM8134-3)
    Режим 2 уровня ЧМн
    Источник данных внешний
    Макс. скорость передачи 10 кбит/с
    Сдвиг (F1…F0) 0…10 МГц
    Разрешение 100 Гц
    Фазовая манипуляция (ФМн)
    Связь по переменному току от 16 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X)
    Режим 2 уровня ФМн
    Источник данных внешний
    Макс. скорость передачи 10 кбит/с
    Сдвиг (Ph1…Ph0)
    <16 МГц 0…±3,14 рад
    >16 МГц 0…±10 рад
    Разрешение 0,01 рад
    Импульсная модуляция
    Источник внешний (на задней панели)
    Динамический диапазон
    f < 2 ГГц >80 дБ
    f > 2 ГГц >55 дБ
    Время нарастания/спада <50 нс (тип. <10 нс)
    Задержка <100 нс
    Макс. частота 2,5 МГц (тип. 5 МГц)
    Входной уровень ТТЛ
    Режим качания частоты (развертки по частоте)
    Диапазон от 1 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X)
    Глубина от 500 Гц до1,199 ГГц (НМ8134-3, HM8134-3X) или до 2,999 ГГц (для НМ8135, HM8135-X)
    Время развертки 20 мс…5 с
    Запуск внутренний
    Защитные функции
    Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс.
    Прочие характеристики
    Интерфейс USB/RS-232, IEEE-488 (опция HO880)
    Областей памяти для настроек 10
    Степень защиты Класс безопасности I (EN61010-1)
    Питание 115…230 В ±10%, 50/60 Гц, CAT II
    Потребляемая мощность приблиз. 40 ВА
    Диапазон рабочих температур +5…+40°C
    Диапазон температур хранения -20…+70°C
    Отн. влажность 5…80% (без конденсации)
    Габариты (Ш x В x Г) 285 x 75 x 365 мм
    Масса 5 кг
