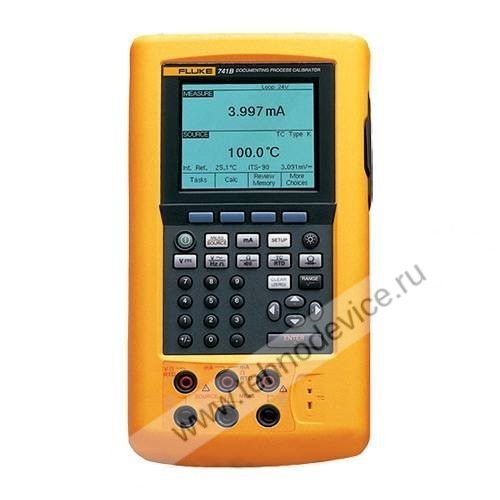

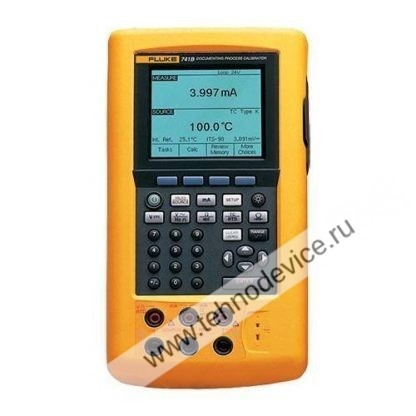

Fluke 741B
Узнать цену

Описание

Калибровка серийных датчиков и преобразователей, используемых в промышленных системах автоматизации производства, фактически сводится к выполнению ряда стандартных процедур, и автоматизация этого процесса дает возможность сократить временные затраты на обслуживание и наладку такого оборудования, одновременно при этом исключая случайные ошибки персонала. Регистрирующий многофункциональный калибратор технологических процессов Fluke 741B сохраняет в своей памяти четыре вида процедур автоматической калибровки, использование которых упрощает проверку и настройку преобразователей разного типа, реле и автоматических переключателей, а документирование процесса измерений обеспечивает объективную фиксацию получаемых результатов.

На дисплее калибратора выходные (измеренные) и входные (заданные) параметры отображаются одновременно, что позволяет эффективнее выполнять тестирование различных компонентов автоматических систем, используя для этого всего один прибор. Результаты измерений могут представляться в выбранной пользователем системе единиц или в процентном масштабе, что дает возможность эффективнее контролировать показатель уровня сигнала.

Преимущества калибратора Fluke 741B

  • Универсальность. Используя Fluke 741B, вы можете калибровать разнотипные термоизмерители (11 видов термопар и 8 видов терморезисторов), датчики и преобразователи давления (с помощью одного из модулей давления Fluke 700Рхх), измерять показатели напряжения, силы тока, сопротивления, частоты, одновременно формируя эталонные значения электрических величин, которые используются для тестирования элементов систем и эмуляции работы датчиков;
  • Для анализа сохраненных данных не требуется использование компьютера. Сохраняя в памяти калибратора результаты измерений в течение рабочего дня, вернувшись в мастерскую или офис, вы можете просмотреть полученные данные и заполнить ведомости калибровки;
  • Как младшая модель в своей серии, Fluke 741B является самым доступным по цене регистрирующим многофункциональным калибратором.
Fluke 741B
Точность измерений
Напряж. пост. Тока
110.000 мВ 0.025%+0.015% *
1.10000 В 0.025%+0.005% *
11.0000 В 0.025%+0.005% *
110.000 В 0.05%+0.005% *
300.00 В 0.05%+0.005% *
Напряж. перем. Тока
20 до 40 Гц 2% + 10
40 до 500 Гц 0.5% + 5
500 до 1 кГц 2% + 10
1 кГц до 5 кГц 10% + 20
Диапазон: 1.1000, 11.000, 110.00, 300В
Пост. ток
30.000 мA 0.01% + 0.015% *
110.00 мA 0.01% + 0.015% *
Сопротивление
11.000 Ом 0.05% + 50 мОм
110.00 Ом 0.05% + 50 мОм
1.1000 кОм 0.05% + 500 мОм
11.000 кОм 0.1% + 10 Ом
Частота
1.00 до 109.99 Гц 0.05 Гц
110.0 до 1099.9 Гц 0.5 Гц
1.100 до 10.999 кГц 5 Гц
11.00 до 50.00 кГц 50 Гц
Давление (Погрешность) от 0.025% диапазона с использованием любого из 29 модулей давления (детальные спецификации см. в характеристиках модулей давления) Модули доступны для дифференциала, калибра, вакуума, абсолюта, двойного и высокого давления
Примечание (% значения + % полной шкалы)
Точность источника
Напяж. пост. Тока
110.000 мВ 0.01%+0.005% *
1.10000 В 0.01%+0.005% *
15.0000 В 0.01%+0.005% *
Пост. ток
22.000 мA (источник) 0.01%+ 0.015% *
22.000 мA (моделирование) 0.02% + 0.03% *
Сопротивление
11.000 Ом 0.01% + 20 мОм
110.00 Ом 0.01% + 40 мОм
1.1000 кОм 0.02% + 500 мОм
11.000 кОм 0.03% + 5Ом
Частота
0.00 до 10.99 Гц 0.01 Гц
11.00 до 109.99 Гц 0.1 Гц
110.0 до 1099.9 Гц 0.1 Гц
1100 до 21999 Гц 2 Гц
22.000 до 50.000 кГц 5 Гц
Примечание (% значение + % полной шкалы)
РДТ и термопары
Точность измерения:
10 Ом Cu (427): 2 °C
100 Ом Pt (3916): 0.3 °C
100 Ом Pt (3926): 0.3 °C
100 Ом Pt (385): 0.3 °C
200 Ом Pt (385): 0.3 °C
500 Ом Pt (385): 0.3 °C
1000 Ом Pt (385): 0.3 °C
120 Ом Ni (672): 0.3 °C
примечание: для 2 и 3-пров. измерений добавлять 0.4 °C
E: 0.3 °C
N: 0.5 °C
J: 0.3 °C
L: 0.3 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.9 °C
R: 1.0 °C
S: 0.9 °C
C: 0.6 °C
примечание: Точность с внешним холодным спаем, для внутреннего спая добавить 0.2°C
Точность источника:
10 Ом Cu (427): 1 °C
100 Ом Pt (3916): 0.1 °C
100 Ом Pt (3926): 0.1 °C
100 Ом Pt (385): 0.1 °C
200 Ом Pt (385): 0.1 °C
500 Ом Pt (385): 0.1 °C
1000 Ом Pt (385): 0.1 °C
120 Ом Ni (672): 0.1 °C
примечание: Для 2 и 3-пров. моделирования добавить 0.4 °C
E: 0.2 °C
N: 0.3 °C
J: 0.2 °C
L: 0.2 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.8 °C
R: 0.9 °C
S: 0.9 °C
C: 0.6 °C
примечание: Точность с внешним холодным спаем, для внутреннего спая добавить 0.2°C
Характеристики
Пилообразная функция
Функции источника: Напряжение, ток, сопротивление, частота, тампература
Ход: 4 шага/сек.
Обнаружение расцепляющего устройства: Целостность или напряжение (проверка целостности недоступна при моделировании тока)
Контурная мощность
Напряжение: Выборочное, 24 В или 28 В
Точность: 5%
Макс. ток: 22 мA, защита от короткого замыкания
Макс. напряжение на входе: 30 В пост. тока
Ступенчатые функции
Функции источника Напряжение, ток, сопротивление, частота, тампература
Ручной шаг Выборочный, изменение кнопками стрелок
Автошаг Полностью программируемый для функций, отсрочка старта, объем шага, время шага, повтор
Требования к окружающей среде
Рабочая температура -10 °C до +50 °C
Температура хранения -20 °C до +60 °C
Пыле/водостойкость Отвечает IP52, IEC 529
Рабочая высота 2800 м
Примечание За искл. частоты и перем. тока
Характеристики безопасности
Одобрения CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, и EN610-1:1993
Механические и общие характеристики
Размер 130 x 236 x 61 мм
Масса 1.4 кг
Батареи NiCd: 7.2В, 1.7 Ah
Срок службы батареи норм. ~8 ч
Замена батареи Без открывания калибратора и дополнительных инструментов
Присоединение к базовому порту Соединитель с модулем давления
Соединение для оптимального выпрямителя
Емкость накопления данных 1 день результатов калибровки
Характеристики 90 дней Стандартный интервал спецификации для 741B 1 и 2 года. Обычно измерения 90 дней и точности источника могут быть произведены путем деления характеристики 1 годичного «% значения» или «% выхода» на 2 нижние характеристики, выраженные как «% полной шкалы» или оставшихся «отчетов» или «Ом».
