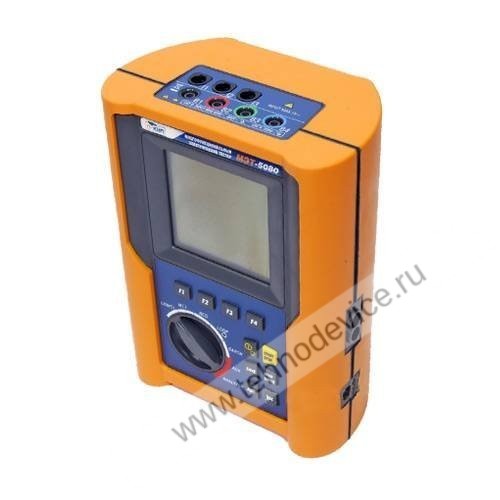

Анализатор качества электроэнергии АКИП МЭТ-5080

Узнать цену



    Описание

    Тестер АКИП МЭТ-5080 занимает особое место среди средств для анализа качества электроэнергии и измерения параметров электробезопасности в однофазных сетях. Анализатор электроэнергии отличает современный дизайн, продуманная конструкция и целый набор возможностей и полезных функций. Несмотря на функционал, прибор прост и удобен в работе благодаря интуитивно понятному управлению с использованием мнемосхем.

    Набор контрольно-измерительных операций соответствует самым актуальным требованиям в сфере электробезопасности. В режиме тестирования параметров АКИП МЭТ-5080 регистрирует:

    • сопротивление изоляции;
    • целостность цепи на разрыв;
    • сопротивление заземления;
    • параметры УЗО: ток отключения и время отключения;
    • полное сопротивление шины заземления без отключения УЗО (Iтест=15 мА);
    • петлю между фазами с заземлением и нулевым проводом;
    • проводимость грунта;
    • правильность подключения и чередования фаз;
    • в режиме регистрации прибор записывает текущие значения контролируемых параметров:
    • напряжение и ток в формате RMS;
    • полную мощность, её составляющие (активная, реактивная мощность) и коэффициент мощности;
    • частоты напряжения;
    • токи утечки;
    • энергию (активной и реактивной).

    В качестве опций тестер АКИП МЭТ-5080 позволяет регистрировать характеристики окружающей среды: влажность, температуру, уровень освещенности.

    АКИП МЭТ-5080 позволяет выявлять аномальные отклонения напряжения с интервалом в 10 мс. Предел отклонения от уровня напряжения, выбираемого за номинальный, задаётся оператором в диапазоне 3-30% с шагом 1%. Прибор осуществляет анализ гармонических составляющих тока и напряжения вплоть до 49-ой гармоники.

    Имея встроенную память объёмом 2Мб, анализатор электросети АКИП МЭТ-5080 позволяет сохранить 999 результатов измерения, а в режиме автономной записи данных с интервалом в 15 минут тестер способен накапливать информацию сразу о 63 параметрах на протяжении 30 суток. По выбору оператора аналитические данные отображаются на ЖК-дисплее в табличной форме или в виде гистограммы. Используя прилагаемое к прибору ПО TopLink, оператор сам устанавливает нужные параметры регистрации и выбирает режим измерения.

    АКИП МЭТ-5080 ориентирован, прежде всего, на использование в сфере энергетики: контроль электросетей и электроустановок, пуско-наладочные и электромонтажные работы, энергоаудит и т.п. Кроме того, он будет полезен для работников сервисных и ремонтных служб, при строительстве коммуникаций, индустриальных, офисных и жилых объектов.

    Аппарат питается от комплекта из 2-х батарей типа АА, обеспечивающих непрерывную работу в течение 250 часов. Корпус APPA 62 сделан из ударостойких материалов и имеет покрытие, защищающее от царапинй. Мультиметр поставляют вместе с батарейками, щупами и влагозащитным чехлом.

    Купить АКИП МЭТ-5080, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

    МЭТ-5080
    Измерение целостности проводников
    Макс. напряжение теста (авто, R+time, R-time) От 4 до 24 В, постоянное (без нагрузки)
    Тестовый ток > 0,2 А, постоянный (сопротивление < 5 Ом)
    Разрешение 1 мА
    Диапазон измерений 0,01…9,99 Ом / 10,9…99,9 Ом
    Разрешение 0,01 Ом / 0,1 Ом
    Погрешность измерения ± (2,0 % + 2 ед.сч.)
    Измерение времени отключения УЗО
    Тестовый ток 10-30-100-300-500 мА
    Начальное значение дифф. тока (I) и время отключения 1…999 тестовый ток 1/2 IN, IN
    1…200 тестовый ток 2 IN для ВДТ общего типа
    1…250 тестовый ток 2 IN для ВДТ селективного типа
    1…50 тестовый ток 5 IN для ВДТ общего типа
    1…160 тестовый ток 5 IN для ВДТ селективного типа
    Разрешение 1 мс
    Погрешность измерений ± (2 % + 2 ед. счета)
    Измерение отключающего тока УЗО
    Измерение тока отключения (до 10мА) АС-тип (0,5-1,4) × IΔN; А-тип (0,5-2,4) × IΔN
    Измерение тока отключения (> 10мА) АС-тип (0,5-1,4) × IΔN; А-тип (0,5-2) × IΔN
    Разрешение 0,1×IΔN
    Погрешность измерения ± 5,0%
    Измерение сопротивления изоляции
    Тестовое напряжение 50 / 100 / 250/ 500 / 1000 В, постоянное
    Диапазон измерений 0,01…99,99 МОм / 50 В; 0,01…199,9 МОм / 100 В; 0,01…499 МОм / 250 В;
    0,01…999 МОм / 500 В; 0,01…1999 МОм / 1000 В
    Погрешность измерения от ± (2,0 % + 2 ед.сч.) до ± (5,0 % + 2 ед.сч.)
    Измерение напряжения прикосновения (Uп)
    Диапазон измерений 0…2 × Uп (Uп = от 25 В до 50 В)
    Разрешение 0,1 В
    Погрешность измерения ± (5,0 % + 3 ед.сч.)
    Измерение полного сопротивления заземления (без отключения УЗО)
    Диапазон измерений заземления 1…1999 Ом (с учетом заземления сооружения и коммуникаций)
    Разрешение 1 Ом
    Погрешность измерения ± (5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная
    Измерение частоты напряжения
    Основная гармоника 50 Гц ± 5 %; 60 Гц ± 5 % (47,0….63,6)
    Разрешение 0,1 Гц
    Погрешность ± (1,0 % + 1 ед.сч.)
    Напряжение (тест УЗО, петли, чередование фаз)
    Диапазон измерений 0 В….460 В
    Разрешение 1 В
    Погрешность ± (3,0 % + 2 ед.сч.)
    Измерение сопротивление цепи «фаза — фаза», «фаза — нейтраль»
    Диапазон измерений (Ом) 0,01…9,9 ; 10…199,9
    Разрешение 0,01 Ом / 0,1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Измерение сопротивление шины «фаза — земля»
    Диапазон измерений (Ом) 0,01…19,9 ; 20…199,9 ; 200…1999
    Разрешение 0,01 Ом/ 0,1 Ом/ 1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Измерение сопротивление шины «земля» (без отключения УЗО )
    Тестовый ток 15 мА
    Тестовое напряжение 100…250 В, постоянное
    Диапазон измерений 0,01…1999 Ом
    Разрешение 1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Измерение сопротивления заземления (с доп. штырями)
    Диапазон измерений (Ом ) 0,01…19,9 / 20…199,9 / 200…1999
    Погрешность измерения ± (5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Измерение проводимости грунта (Р)
    Диапазон измерений (Ом × м) 0,6…20…200…1999 / 2К…99К…125,6К
    Разрешение (Ом × м) 0,01…0,1…1 / 0,01 К….0,1 К
    Погрешность измерения ± (5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная (разнос штырей 10 м)
    Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц)
    Напряжение (RMS)
    Диапазон измерений (автовыб.) 15…310 В; 310…600 В
    Разрешение 0,2 В / 0,4 В
    Погрешность ± (0,5 % + 2 ед.сч.)
    Входной импеданс 300 кОм
    Чередование фаз индикация (до 400 В)
    Провалы напряжения и перенапряжения
    Диапазон измерений (ручной выбор) 15…310 В; 310…600 В
    Разрешение 0,2 В / 0,4 В
    Погрешность измерения напряжения ± (1,0 % + 2 ед.сч.)
    Интервал между выборками 10 мс (за полупериод f=50 Гц)
    Погрешность измерения ± 10 мс
    Входной импеданс 300 кОм
    Ток (RMS) (внеш. преобразователь 1 А/ мВ)
    Диапазон измерений (автовыб.) 5….260 А; 260…1000 А
    Погрешность измерения ± (0,5 % + 2 ед.сч.)
    Входной импеданс 200 кОм
    Измерение активной мощности
    Диапазон измерений 0…999,9 Вт/ 1…999,9 кВт/ 1…999,9 МВт/ 1000…9999,9 МВт
    Разрешение 0,1 Вт/ 0,1 кВт/ 0,1 МВт/ 1 МВт
    Измерение реактивной мощности
    Диапазон измерений (ВАР) 0…999,9 / 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М
    Разрешение 0,1 ВАР/ 0,1 кВАР/ 0,1 МВАР/ 1 МВАР
    Измерение полной мощности
    Диапазон измерений (ВА) 0…999,9/ 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М
    Разрешение 0,1 ВА/ 0,1 кВА/ 0,1 МВА/ 1 МВА
    Погрешность измерения ± (1,0 % + 2 ед. счета + погрешность преобразователя)
    Измерение активной энергии
    Диапазон измерений (Втч) 0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М
    Разрешение 0,1 Втч/ 0,1 кВтч/ 0,1 МВтч/ 1 МВтч
    Измерение реактивной энергии
    Диапазон измерений (ВАРч) 0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М
    Разрешение 0,1 ВАРч/ 0,1 кВАРч/ 0,1 МВАРч/ 1 МВАРч
    Погрешность измерения ± (1,0 % + 2 ед. счета + погрешность преобразователя)
    Измерение коэффициента мощности (cos φ)
    Диапазон измерений (град.) 0,20 / 0,50 / 0,80
    Разрешение 0,01
    Погрешность измерения (град.) 0,6/ 0,7/ 1,0
    Измерение гармоник (напряжение и ток)
    Диапазон измерений от 0 (DC) до 49-й гармоники
    Коэффициент гармонических искажений (THD) 0…99,9 %
    № гармоники 0…25 гарм.; 26…33 гарм.; 34…49 гарм.
    Погрешность измерения ± (5% +2 ед. сч.); ± (10% +2 ед. сч.); ± (15%+2 ед. сч.)
    Разрешение 0,1 В/ 0,1 А
    Измерение температуры
    Пределы измерений -20…+80°С
    Разрешение 0,1
    Измерение влажности
    Пределы измерений 0…100%
    Разрешение 0,1%
    Измерение освещенности
    Пределы измерений 0,001…20 Лкс / 0,1…2000 Лкс/ 1…20 кЛкс
    Разрешение 0,001…0,02 Лкс/ 0,1…2 Лкс/ 1…20 Лкс
    Измерение токов утечки
    Диапазон установки 0,5 …999,9 мА
    Разрешение 0,1мА
    Погрешность измерения ± (5% +2 ед. сч.)
    Общие данные
    Дисплей Графический ЖК-дисплей высокого разрешения с подсветкой (73 × 73 мм; 128 × 128 точек)
    Внутренняя память 999 тестов
    Длина записи (63 параметра) > 30 суток при t дискр. 15 мин (автономная запись)
    Условия эксплуатации 0 °С…40 °С, отн. влажность < 80 %
    Напряжение питания 1,5 В × 6 (тип АА) (в комплект не входят)
    Ресурс батарей До 1000 тестов (до 20 часов записи)
    Габаритные размеры 225 × 165 × 105 мм
    Масса 1,7 кг
